Verkkoanalysaattorin paneeli virta, jännite, taajuus, teho, energia, RS485

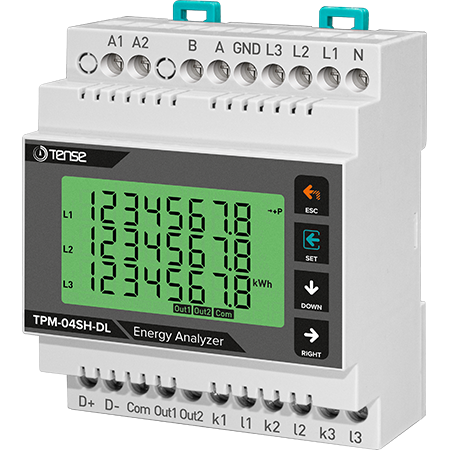

3-vaiheinen verkkoanalysaattori / verkkoanalysaattori / verkkoanalysaattori - monitoiminen digitaalinen paneelimittari, virta-, jännite-, taajuus- ja kokonaistehon ilmaisin, relelähtö, RS485 ModBus RTU - TPM-04SHDL valmistaja TENSE (Turkki) paneelimittarit.

Tehoanalysaattorit on suunniteltu sähköisten arvojen mittaamiseen ja seurantaan. Kommunikointitoiminnon ansiosta mitattuja energia-arvoja voidaan seurata ja raportoida itsenäisesti. Tehoanalysaattoreilla voidaan tehdä analyysejä, kuten sähkön laatu, hyötysuhde ja yksikkökustannusten laskenta.

Tärkeimmät edut:

• RS485 Modbus RTU (1200-19200b/s).
• Kolmivaiheinen jännitemuuntaja ja kolmivaiheinen virtamuuntaja.

• Näyttää jännitteen ja virran harmoniset komponentit 31. harmoniseen asti.

• Näyttää aktiivitehon vaiheittain (P)

• Näyttää reaktiivisen tehon vaiheittain (Q, induktiivinen ja kapasitiivinen).

• Näyttää näennäistehon vaiheittain (S)

• Näyttää kunkin vaiheen Cosφ- ja tehokertoimen arvot.

• Näyttää jännitteen (V) ja virran (I) arvot vaiheiden ja nollavaiheiden välillä ja mittaa taajuuden.

• Näyttää aktiivisen energian tuonnin ja viennin kokonaisarvot (ΣkWh).

• Näyttää induktiivisen ja kapasitiivisen reaktiivisen energian kokonaisarvot (ΣkVArh).

• Näyttää minimi- ja maksimiarvot, maksimitarve ja maksimiteho.

• 2 relelähtöä, 1 digitaalitulo

• Tapahtumalokit (korkea/matala jännite/virta, jännitteen/virran epäsymmetria, THD-I).

• Valikko on suojattu salasanalla.

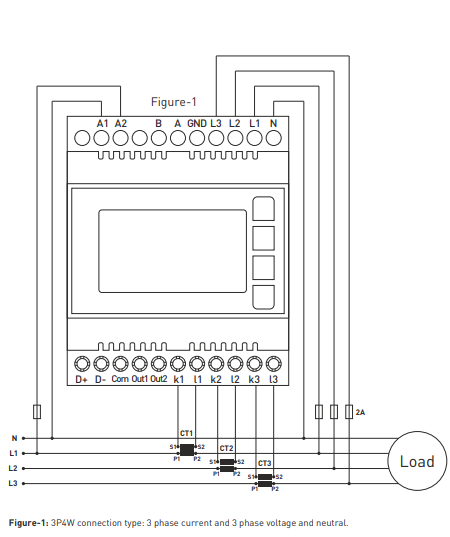

Yleensä tätä verkkoanalysaattoria käytetään virranmittausmuuntajien kanssa - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 tai vastaavien. Jos aiot liittää analysaattorin ModBus-verkkoon, lähetämme pyynnöstä "rekisteröintitaulukon" ModBus-osoitteineen.
