TENSE-vaihesuojarele - säädettävä epäsymmetria 5-50 %.

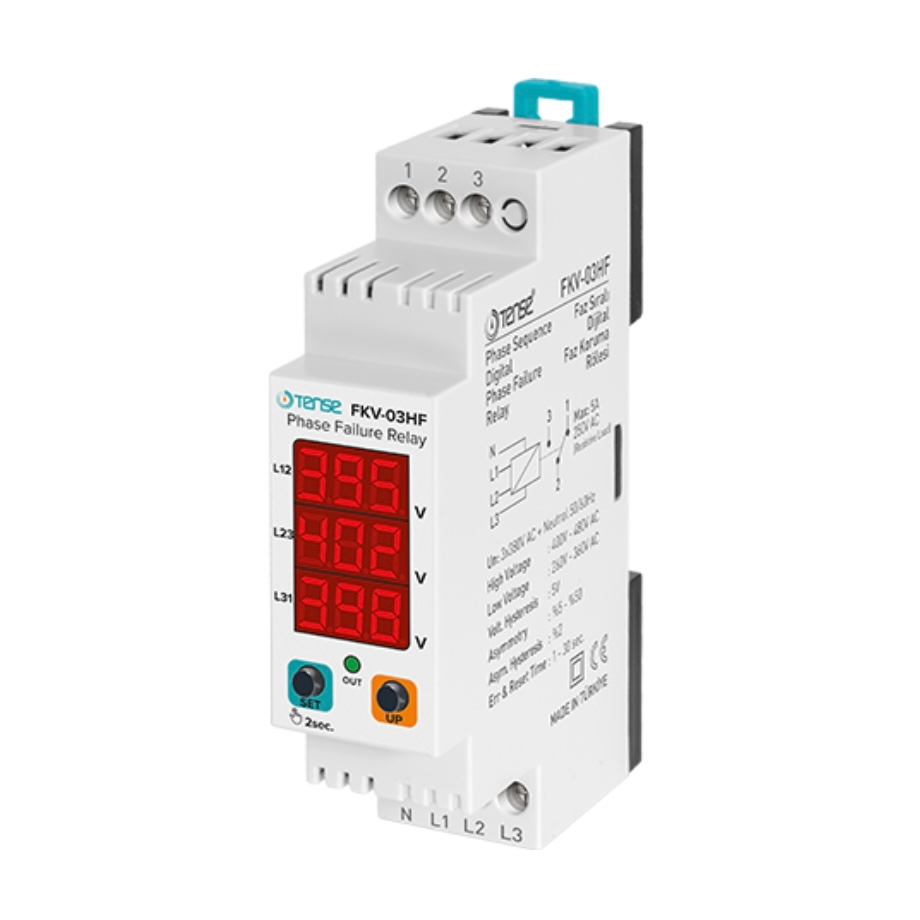

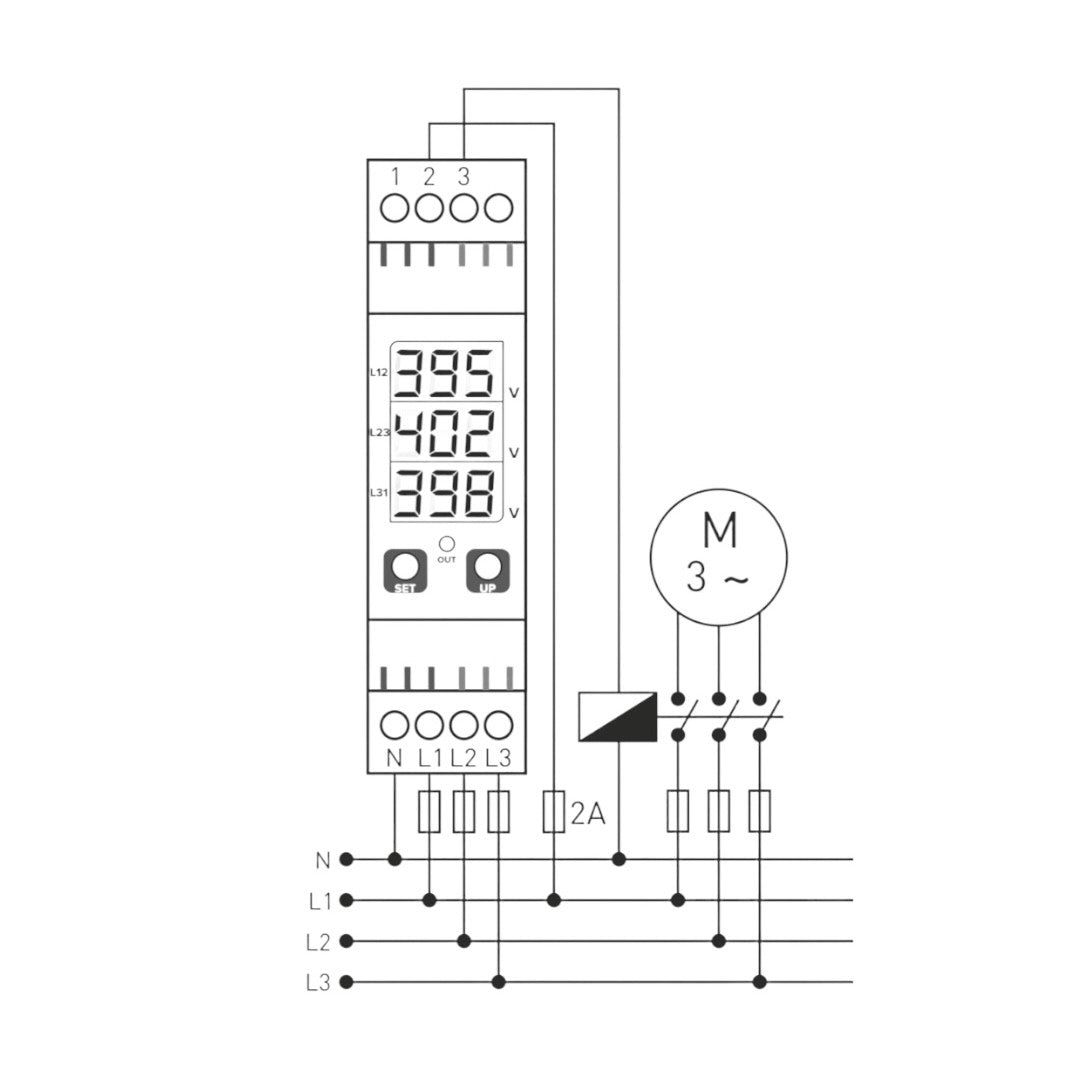

TENSEn (Turkki ) vaiheensuojarele on suunniteltu suojaamaan kolmivaiheisia sähkömoottoreita ja muita kolmivaiheisia laitteita sähköverkon vioilta. Laite tarkistaa oikean vaihejärjestyksen, vaiheiden epäsymmetrian, ali- ja ylijännitteen ja varmistaa kuorman turvallisen katkaisun, kun asetetut rajat ylittyvät.

Laajan asetusvalikoiman ansiosta rele soveltuu useimpiin teollisiin ja kaupallisiin sovelluksiin, erityisesti silloin, kun tarvitaan tarkkaa ja vakaata moottorin suojausta.

Tärkeimmät ominaisuudet

• Vaihejärjestyksen valvonta - suojaus väärää kytkentää vastaan.

• Säädettävä epäsymmetria: 5 % - 50 %.

• Säädettävä alijännite: 260-360 V AC.

• Säädettävä ylijännite: 400-480 V AC.

• Säädettävä virheen viiveaika (Err In): 1-30 s.

• Säädettävä palautumisaika (Err OUT): 1-30 s.

• Selkeä näyttö 3×3-segmenttinäytössä.

• Korkea tarkkuus ja nopea reagointi verkkovikoihin.

• Asennus tavalliseen DIN-kiskoon.

Toimintaperiaatteet

Normaali toiminta

Kun kaikki vaihejännitteet ovat rajojen sisällä ja vaihejärjestys on oikea:

• rele laukeaa,

• OUT LED syttyy.

Korkea jännitevirhe (H)

• Jos vaihe ylittää asetetun raja-arvon → Err In-aika on vireillä, H tulee näyttöön.

• Rele kytkeytyy pois päältä, OUT sammuu.

• Kun 5 V laskee alle asetetun arvon, Err OUT käynnistyy, rele kytkeytyy uudelleen päälle.

Alhaisen jännitteen virhe (L)

• Pudotus alle asetetun raja-arvon → Err In odottamassa, L näytetään.

• Rele kytkeytyy pois päältä.

• Kun jännite nousee 5 V yli raja-arvon → Err OUT odottamassa, rele aktivoituu.

Vaiheen epäsymmetria (Asy)

• Jos vaiheiden välinen jännite-ero ylittää asetetun raja-arvon (5-50 %):

  • ASy näytetään Err In -ajan jälkeen, rele kytkeytyy pois päältä.

• Kun epäsymmetria pienenee alle (asetettu kynnysarvo - 2 %) → Err OUT-odotusaika, rele kytkeytyy päälle.

Vaihejärjestysvirhe (pHs)

• Kun vaihejärjestysvirhe tapahtuu, rele odottaa Err In-aikaa ja näyttää sitten pHs-näytön.

• Rele kytkeytyy pois päältä ja pysyy pois päältä, kunnes oikea vaihejärjestys palautuu.

• Kun vaihejärjestys on korjattu, tulee Err OUT ja rele kytkeytyy päälle.

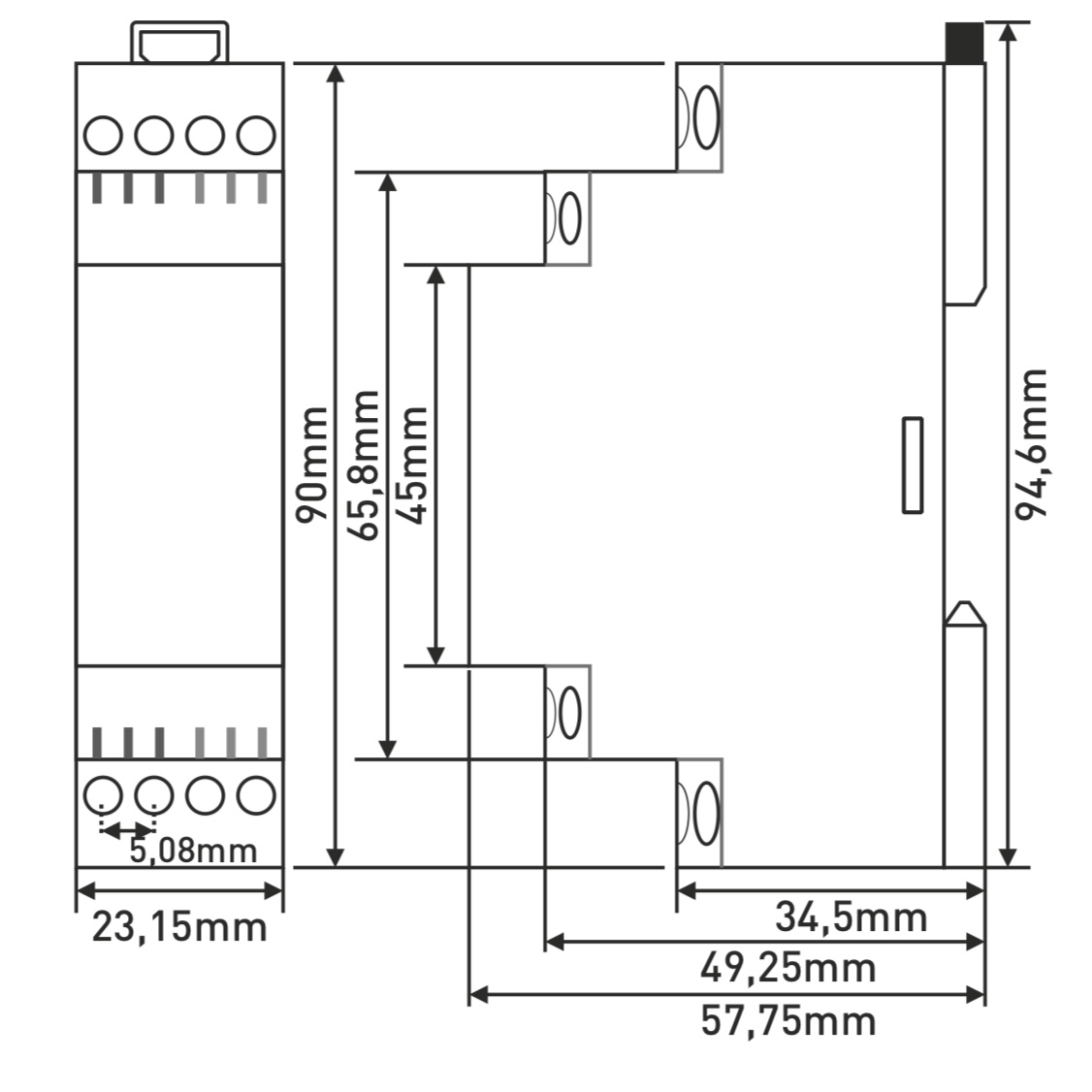

Tekniset parametrit
