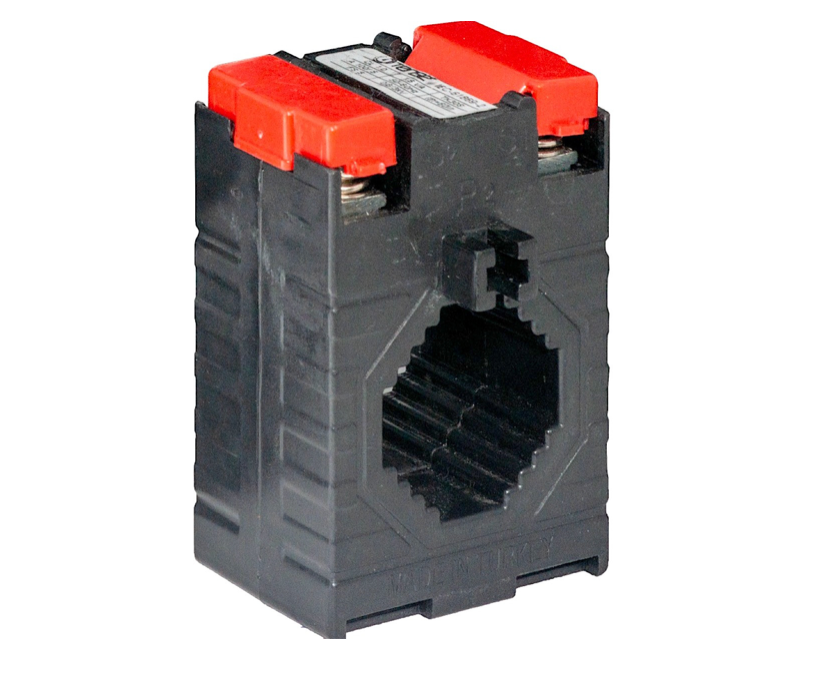

TENSE TK30S - Virtamuuntaja

Tuotteen kuvaus

TENSE TK30S (100/5 ) -virtamuuntaja on suunniteltu muuntamaan sähköpiirin teho-osasta tuleva suuri virta standardoiduksi toisiovirraksi, joka soveltuu mittaus-, valvonta- ja suojalaitteisiin.

Sitä käytetään epäsuoraan vaihtovirran mittaukseen pienjänniteasennuksissa, ja se toimii liitäntänä virtapiirin ja mittauslaitteiden, kuten ampeerimittareiden, tehomittareiden, valvontamoduulien tai suojareleiden välillä.

Läpivientirakenne mahdollistaa asennuksen ilman johtimen katkaisua - kaapeli yksinkertaisesti liukuu ikkunan läpi. Tämä takaa nopean, turvallisen ja taloudellisen asennuksen.

Tärkeimmät ominaisuudet

• Tarkat mittaukset tarkkuusluokan 0,5 ansiosta - vakaa siirto ja minimaaliset häviöt.

• Helppo asennus - kompakti rakenne, voidaan asentaa rajoitettuun tilaan, laaja sovellusalue.

• Korkea eristyskestävyys - testijännite 3 kV / 1 minuutti.

• Laaja lämpötila-alue: -25 °C - +85 °C.

• Yleiskäyttö - sopii kytkinlaitteisiin, teollisuusjärjestelmiin, tehosovelluksiin ja mittausjärjestelmiin.

• Yhteensopiva IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414kanssa.

Tekniset tiedot

Käyttö

• Sähkökeskukset ja -kaapit

• Teollisuusautomaatio- ja ohjausjärjestelmät

• Pienjännitevoimalaitokset ja jakelujärjestelmät

• Kuormanvalvonta- ja laitesuojausjärjestelmät

• Moottorien ohjauskeskukset (MCC)

• Energianmittaus- ja suunnittelujärjestelmät

Suunnittelu ja materiaalit

Virtamuuntajan kotelo on valmistettu itsestään sammuvasta, lämmönkestävästä muovista, jolla on suuri mekaaninen lujuus.

Muuntajasydän on valmistettu pienihäviöisestä ferromagneettiseoksesta, joka takaa vakaan ja tarkan siirron myös vaihtelevissa kuormituksissa.

Toisiokäämityksen liittimissä on suojakansi kytkentäturvallisuuden parantamiseksi.
Oikea asennus minimoi oikosulkujen tai vikojen riskin.
