TK30 - Virranmittausmuuntaja 150/5 200/5 250/5 300/5 400/5 500/5 600/5

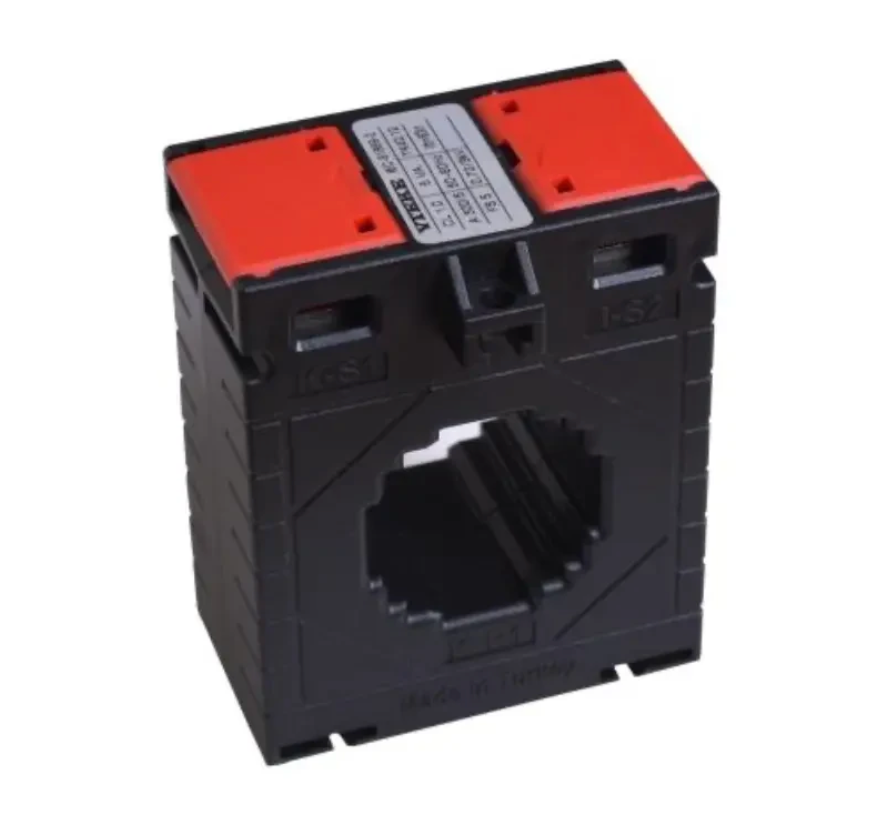

Virranmittausmuuntaja 300/5 A - tarkkuusluokka 0,5S

Tuotteen kuvaus

Liukuva virranmittausmuuntaja on tarkoitettu sähköjärjestelmien sinimuotoisten vaihtovirtojen epäsuoraan mittaukseen.
Soveltuu ammattikäyttöön teollisuudessa, mittarikaappeihin, mittaus- ja ohjausjärjestelmiin.
Asennus on mahdollista asennusjaloilla KK0001 tai KK0002 (sisältyvät toimitukseen).

Tekniset tiedot

Sähköiset parametrit

• Kerroin (muunnos): 300/5 A

• Kuormitus: 1,5 VA

• Tarkkuusluokka: 0,5S

• Nimellistaajuus: 50-60 Hz

• Iskuvirran rajoitus (FS): 5

• Testijännite: 3 kV / 1 minuutti

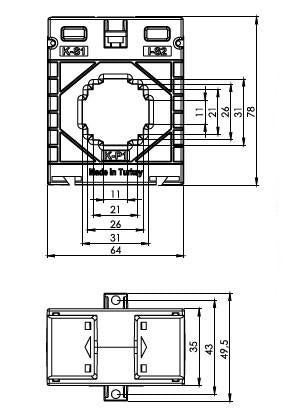

Mekaaniset parametrit

• Ensiökäämitys (reiän poikkileikkaus): 30 × 10 mm

• Pyöreä johdin: Ø 26 mm

• Kotelo: palamaton, palonsuoja-aineena käytettävä ABS.

• Liitinlohko:

  • Irrottamaton kansi

  • Soveltuu suurille poikkileikkausjohtimille

  • Messinkiset kiinnittimet parantavat turvallisuutta

Asennus

• Asennustyyppi: KK0001 tai KK0002.

• Helppo liu'uttaa johtimeen

Lämpö- ja käyttöominaisuudet

• Käyttölämpötila: -25 °C - +85 °C.

• Lyhytaikainen oikosulkuvirran sietokyky (Ith): 60 × In

• Jatkuvan virran kestävyys (Id): 1,2 × In

Standardit

Valmistettu seuraavien standardien mukaisesti:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2.
