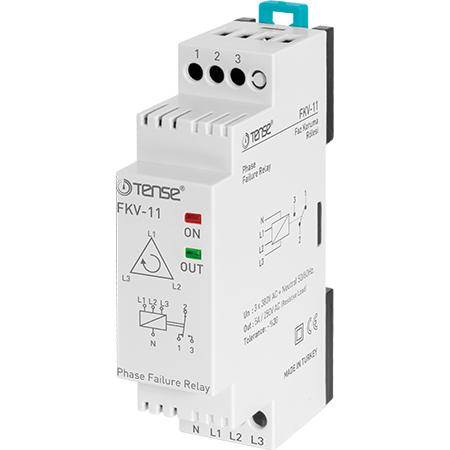

Vaiheohjausrele FKV-11 | TENSE

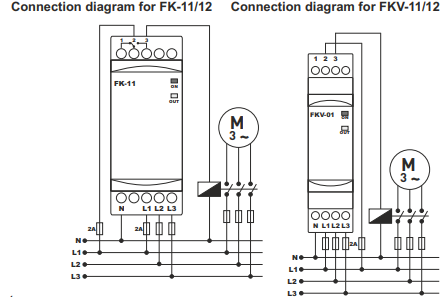

FKV-11-vaiheohjausrele on suunniteltu suojaamaan kolmivaiheisia laitteita sähköverkon tärkeimmiltä vioilta - erityisesti vaihehäiriöiltä (vaiheiden kääntyminen), vaihekatkoksilta ja vaiheiden epäsymmetrialta. Rele varmistaa sähkömoottoreiden, pumppujen, kompressoreiden ja muiden kolmivaiheisten laitteiden luotettavan toiminnan.

Mallissa on kiinteä 30 %:n epäsymmetria, ja se on suunniteltu asennettavaksi yhteen DIN-kiskoon.

Miten FKV-11-rele toimii (käyttöalgoritmi)

Normaali toiminta

• Kaikki kolmivaiheiset jännitteet ovat läsnä.

• Vaiheet on kytketty oikeassa järjestyksessä.

• Jännite on sallitulla alueella.

• Koskettimet 2-3 ovat kytkettyinä, LED OUT → lähtö aktiivinen.

Epäsymmetria tai jännitepoikkeama

• Jos yhden vaiheen jännite muuttuu yli 30 % tai jos monisuuntaisten arvomuutosten summa ylittää tämän rajan:

  • ASM-LED (epäsymmetrian merkkivalo) syttyy,

  • koskettimet 2-3 kytkeytyvät irti,

  • koskettimet 1-2 kytkeytyvät päälle,

  • OUT LED sammuu.

Paluu normaaliksi

• Jos jännite palaa sallitulle alueelle,

• rele aktivoi lähdön uudelleen ja koskettimet 2-3 kytkeytyvät takaisin kiinni.

Tärkeimmät ominaisuudet ja edut

• Suojaus:

  • Vaiheen vikaantuminen,

  • väärä vaihejärjestys,

  • vaiheiden epäsymmetria (kiinteä 30 %).

• Visuaalinen tilanilmaisu LEDillä (OUT / ASM).

• Nopea reagointi verkkovikoihin.

• Kompakti rakenne - vain 22,5 mm leveä.

• Yksinkertainen DIN-kiskokiinnitys.

Tekniset parametrit

Mitat

• Pituus: 85 mm

• Korkeus: 77,6 mm

• Leveys: 22,5 mm
