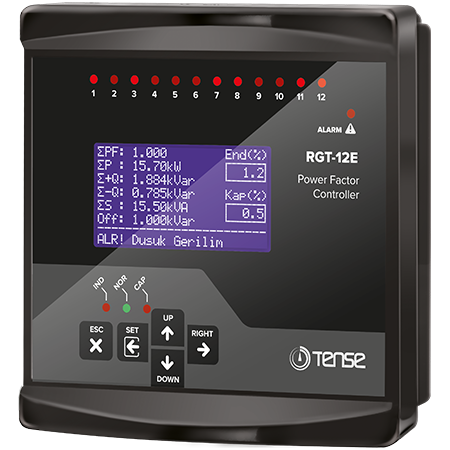

Tehokerroinohjain 12 askelta + TCR 2,9" graafisella LCD-näytöllä (TENSE) - RGT-12E - RGT-12E

TENSEn RGT-12E-reaktiivisen tehon säädin on täysin automaattinen ja erittäin tarkka säädin, joka on suunniteltu sähköjärjestelmien kompensointivaiheiden optimaaliseen ohjaukseen. Digitaalisen mittauksen, älykkäiden algoritmien ja graafisen LCD-näytön ansiosta se takaa vakaan tehokertoimen, tehokkaan reaktiivisen tehon säädön ja kompensointilaitteiden suojauksen.

Tärkeimmät ominaisuudet ja toiminnot

Kompensointivaiheiden automaattinen tunnistus

Säädin konfiguroi itsensä virran kytkemisen jälkeen:

• Tunnistaa automaattisesti kytkettyjen kondensaattorivaiheiden koon.

• parametrit on mahdollista syöttää myös manuaalisesti

• järjestelmä tarkistaa jatkuvasti kunkin vaiheen tilan

Älykäs kytkennän ohjaus

Säädin kytkee vaiheet päälle ja pois päältä siten, että:

• vakaa tehokerroin saavutetaan mahdollisimman pienellä kytkentöjen määrällä

• yksittäisiä vaiheita kuormitetaan tasaisesti

• suositaan kondensaattoreita, joiden jäännösvaraus on pienin.

• jokaisen vaiheen tila tarkistetaan samanaikaisesti (häiriöt, tehonmuutokset, poistaminen ja uudelleen kytkeminen).

TCR-tuki (tyristorikytkentäinen reaktori)

Säädin mahdollistaa kompensointiohjauksen tyristorikytkentäisillä reaktoreilla, mikä on ihanteellinen seuraavissa tapauksissa:

• Teolliset sovellukset

• dynaaminen kompensointi

• järjestelmät, joissa kuormitus vaihtelee usein

edistyneet mittaukset ja analyysit

• Harmonisten jännitteiden ja virtojen mittaus 31. harmoniseen yliaaltoon asti .

• kokonaisenergian seuranta (tuonti/vienti)

• THD-V- ja THD-I-mittaukset kullekin vaiheelle.

• Tehoanalyysin tuottaminen (20 näytettä 9999 min) - erittäin hyödyllinen kompensointikokoonpanojen suunnittelussaKompensointielementtienjoustavajohdotus

Sovellusvaihtoehdot:

• yksivaiheiset kondensaattorit

• kaksivaiheiset kondensaattorit

• kolmivaihekondensaattorit

• oikosulkureaktorit

Säädettävät aikatoiminnot

Voidaan asettaa:

• Interventioaika

• purkausaika

• laskeutumisaika
  Tämä mahdollistaa ohjauksen tarkan säätämisen toiminnan luonteen mukaan.

Generaattoritoiminnot

Säätimessä on:

• Generaattorin ohjaustulo

• Generaattorin syöttökompensointitoiminto

Tekniset ominaisuudet (lyhyt yleiskatsaus)

• 12 relekompensointilähtöä

• TCR-tuki

• Graafinen LCD-näyttö 2,9"

• Automaattinen vaiheen tunnistus

• Harmonisten yliaaltojen mittaus 31. kertalukuun asti

• Energiatilastot ja historia

• THD-V / THD-I

• Yksi-, kaksi- ja kolmivaiheisten vaiheiden tuki

• Ohjelmoitava sammutus-, käynnistys- ja purkausaika

• Vaiheiden vikasuojaus
