Kolmivaiheinen valvontarele, jossa on PTC-ohjaus vaiheen laukaisu/asymmetria/sekvenssi

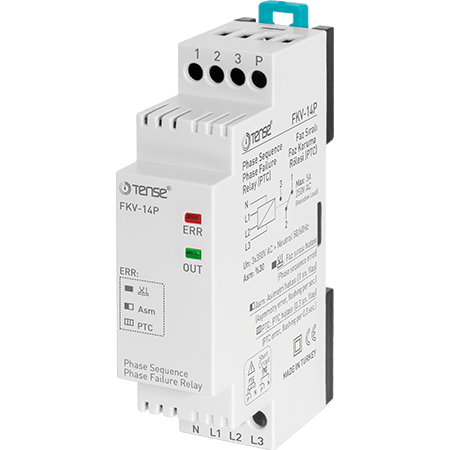

Kolmivaiheinen rele vaiheohjaukseen, jossa on laukaisusuojaus ja käämien lämpötilan säätö, TENSE - FKV-14P

Tuotteen kuvaus

Kolmivaiheinen vaiheohjausrele FKV-14P on suunniteltu suojaamaan kolmivaiheisia sähkömoottoreita ja -laitteita sähköverkon kriittisiltä vioilta. Se tarjoaa kattavan valvonnan vaiheiden läsnäolon, vaihevian, vaihehäiriöiden, epäsymmetrian (kiinteä 40 %), vaiheiden sekvenssivirheiden ja moottorin käämityksen liiallisen lämpötilan varalta. Varustettu nollajohtimella ja suunniteltu DIN-kiskoon asennettavaksi.

Tärkeimmät toiminnot

• Tarkistaa kaikkien kolmen vaiheen läsnäolon

• Vaihehäiriön suojaus

• Vaiheen jumiutumisen havaitseminen (mutkalle meno).

• Kiinteän jännitteen epäsymmetrian valvonta 40 %

• Suojaus virheellistä vaihejärjestystä vastaan

• Moottorin käämien lämpötilan valvonta

• Optinen tilan ilmaisu (LED OUT)

• Automaattinen toiminnan palautus, kun parametrit palaavat sallitulle alueelle.

Toimintaperiaate

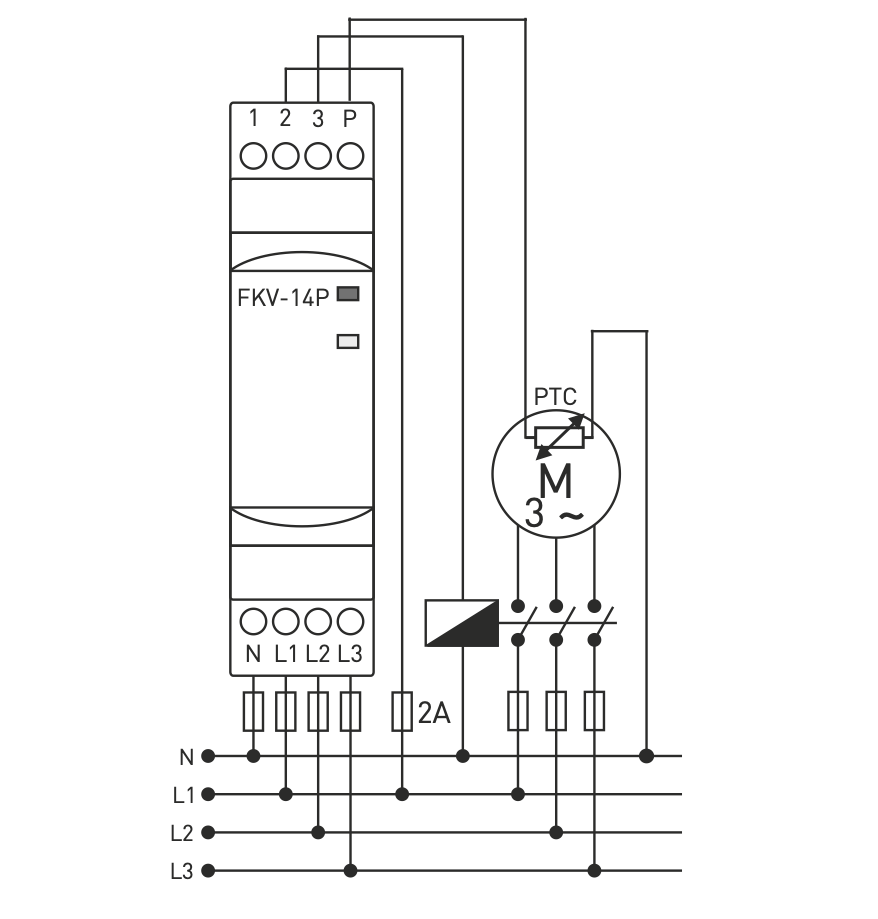

• Normaali toiminta: jos kaikki kolme verkkojännitettä ovat läsnä, vaihejärjestys on oikea ja käämityksen lämpötila ei ylitä raja-arvoja, rele kytkeytyy päälle (koskettimet 15-18 ovat kiinni) ja LED OUT syttyy.

• Jännitevirhe tai epäsymmetria: Jos jonkin vaiheen jännite poikkeaa yli 40 %, koskettimet 15-18 avautuvat ja koskettimet 15-16 kytkeytyvät jännitteelle; OUT LED sammuu.

• Vaihejärjestysvirhe: Rele reagoi avaamalla koskettimet ja sammuttamalla OUT LEDin.

• Käämityksen lämpötila ylitetty: Rele katkaisee lähdön, kunnes lämpötila palautuu sallittuihin rajoihin.

• Palauta toiminta: Rele palaa automaattisesti toimintatilaan, kun parametrit on normalisoitu.

Tekniset tiedot

• Laitetyyppi: Vaiheen valvontarele

• Vaiheiden lukumäärä: 3 + N

• Epäsymmetria: 40 % (kiinteä)

• Käämin lämpötilasuojaus: Kyllä

• Lähtökoskettimet: 15-18 (suljettu toiminnassa), 15-16 (suljettu vikatilanteessa).

• Ilmaisu: LED OUT

• Asennus: DIN-kisko

• Valmistaja: TENSE (Turkki)

Edut

• Kattava moottorin ja johdotuksen suojaus

• Vakaa toiminta kiinteän 40 %:n epäsymmetrian ansiosta

• Helppo asennus DIN-kiskoon

• Toiminnan automaattinen palautuminen ilman käyttäjän toimenpiteitä

• Luotettava suojaus ankarissa teollisuusolosuhteissa

Tyypilliset sovellukset

• Kolmivaiheiset sähkömoottorit

• Teollisuuden pumppujärjestelmät

• Kompressorit

• Puhaltimet

• Koneet, jotka ovat herkkiä jännitesekvenssille ja -laadulle
