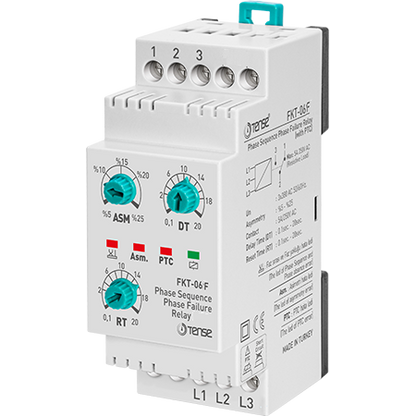

Vaiheiden suojarele ilman nollajohdinta - epäsymmetrian ja vaihejärjestyksen valvonnalla varustettuna

Vaihesuojarele on suunniteltu suojaamaan kolmivaihemoottoreita ja muita jännitemuutoksille herkkiä laitteita. Se varmistaa turvallisen toiminnan myös epävakaassa verkossa valvomalla vaiheiden epäsymmetriaa, vaiheiden vikaantumisen valvontaa ja valituissa malleissa oikean vaihejärjestyksen valvontaa.

Laite toimii ilman nollajohdinta, mikä mahdollistaa helpon asennuksen teollisuuden jakelujärjestelmiin.
Vaihejännitteen valvonta-alue: 240-500 V AC.

Sovellus ja toimintaperiaate

1. Kytke rele oheisen kaavion mukaisesti.

2. Aseta:

   • Sallittu epäsymmetria-arvo (%)

   • vikaviive (DT)

   • nollausaika (RT)

3. Jos jännite on normaalialueella eikä epäsymmetria ylitä asetettua rajaa, rele kytkeytyy päälle ja RELÉ-valo syttyy.

4. Vaihejärjestyksen ohjauksella varustetuissa versioissa myös L1-L2-L3-järjestyksen on oltava oikea.

5. Jos jonkin vaiheen jännite ylittää epäsymmetrian raja-arvon, ASM. (epäsymmetria) -merkkivalo syttyy ja rele sammuu DT-viiveen jälkeen.

6. Kun jännite palaa normaaliksi, RT-kuittausaika lasketaan alaspäin. Sen jälkeen vika sammuu ja rele aktivoituu uudelleen.

Epäsymmetrian laskenta

Seuraavaa kaavaa käytetään epäsymmetrian määrittämiseen:

Asymmetria = ((maks. jännite - minimijännite) / maks. jännite) × 100 %.

Esimerkki:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

Tätä arvoa on säädettävä kytketyn kuorman tyypin mukaan.
