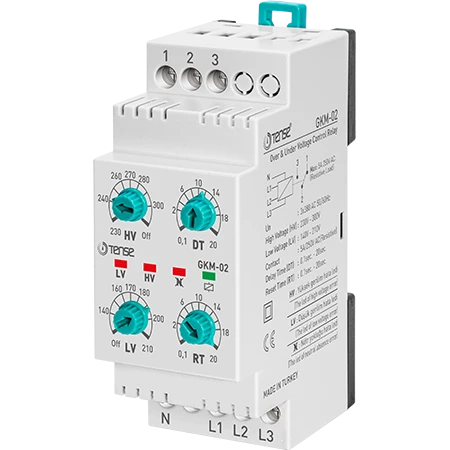

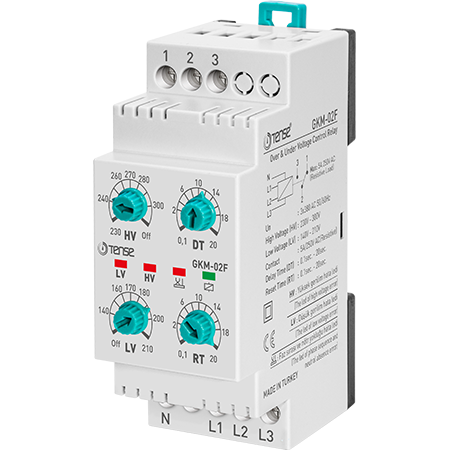

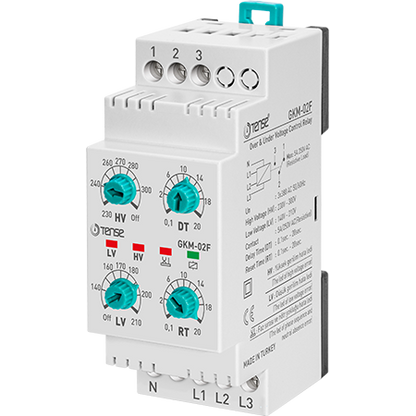

Kolmivaiheinen rele jännitteen valvontaan - GKM-02F (TENSE)

Yli-/alijännitteen valvonta - Vaihejärjestys - Nollan läsnäolon tarkistus - 5A lähtö - 140-300 VAC

TENSEn kolmivaiheinen valvontarele GKM-02F on suunniteltu suojaamaan kolmivaiheisia kuormia vaarallisilta tilapoikkeamilta sähköverkossa. Laite valvoo ali- ja ylijännitteen, vaihekatkon, virheellisen vaihejärjestyksen ja nollajohtimen vian varalta.
Kun vika havaitaan, rele katkaisee välittömästi lähtökosketuksen ja suojaa näin kytkettyjä laitteita.

Tärkeimmät ominaisuudet

• Ylijännitteen (HV) valvonta:
  - reagoi asetetun tason ylitykseen missä tahansa vaiheessa
  - asetusalue: 230-300 VAC.

• Alijännitteen valvonta (LV):
  - reagoi jännitteen alenemiseen missä tahansa vaiheessa
  - asetusalue: 140-210 V AC.

• Säädettävä vasteaika (DT):
  - viivästetty vaste vikatilanteeseen
  - vaihteluväli: 0,1 s - 20 s.

• Automaattinen nollaus - paluuaika (RT):
  - kytkeytymisviive jännitteen normalisoinnin jälkeen
  - alue: 0,1 s - 20 s.

• Vaihejärjestyksen ja vaiheiden läsnäolon valvonta
  - suojaus väärää vaihejärjestystä vastaan
  - vaihevian havaitseminen.

• Nollajohtimen (N) läsnäolon valvonta
  - suojaus johtimen N katoamiselta verkossa
  - katkaisu, kun syöttöjännite laskee alle 88 V AC

• Hystereesi 3 %
  - rajoittaa ei-toivottua nopeaa kytkentää jännitteen vaihtelun aikana.

• Optinen merkinanto
  - LED-merkkivalot tilan ja vikatyypin ilmaisemiseksi.

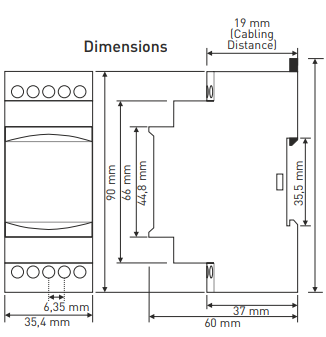

• Kompakti rakenne, DIN-kiskokiinnitys

• Lähtökoskettimet:
  - NO + NC, kuivakoskettimet
  - 5 A:n kuormitus.

Sovellus

Rele on suunniteltu suojaamaan laitteita, kuten esim:

• kolmivaihemoottorit

• kompressorit

• pumput

• ilmastointilaitteet

• yleiset teollisuus- ja kotitalouskuormat

Suojaa:

• Ylijännite

• alijännitteeltä

• vaihekatkos

• väärä vaihejärjestys

• nollajohtimen menetys

TÄRKEÄ HUOMAUTUS

Rele EI säädä jännitettä!
Sitä käytetään vain kuorman katkaisemiseen verkon vaarallisten olosuhteiden aikana, ei jännitteen vakauttamiseen tai kompensointiin.
