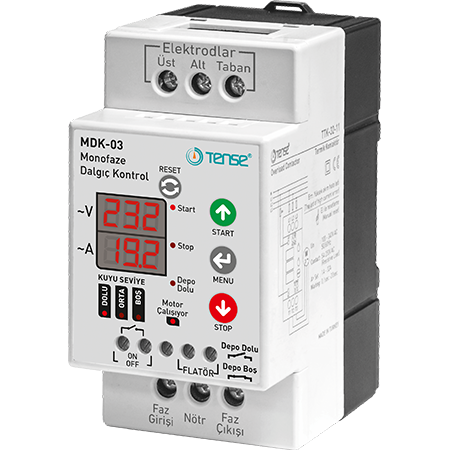

TENSE MDK-03 yksivaiheinen uppopumpun ohjain, 150-270 V AC, 30 A.

Tuotteen kuvaus

TENSE MDK-03 -ohjausyksikkö on suunniteltu suojaamaan ja ohjaamaan yksivaiheisia uppopumppuja enintään 4 kW:n teholla.
Se suojaa:

• yli- ja alijännitteeltä

• ylivirtaa ja pumpun ylikuormitusta vastaan

• veden puute kaivossa tai porakaivossa.

Sisäänrakennetut ominaisuudet mahdollistavat säiliön tason valvonnan, aikaviiveasetukset, käynnistysvälin ohjauksen ja pumpun kauko-ohjauksen päälle/pois päältä.

Tärkeimmät ominaisuudet

• Yksivaiheinen virtalähde: 150-270 VAC, 50 Hz.

• Maksimivirta: 30 A

• Mikroprosessoriohjaus, jossa on jännitteen, virran ja elektrodien tilan LED-näyttö.

• Suojaustoiminnot: ylijännite, alijännite, ylivirta, alivirta, vedenpinnan tason säätö.

• Säädettävät toimintaparametrit: P1-P12 (esim. jännite, virta, vasteviive, käynnistysvälit, automaattisten nollausten määrä, ylemmän anturin viive).

• Toimintatilat: START / STOP

• Laitteen viimeisimmän tilan muisti ennen sammutusta

• Ilmaisu elektrodin upottamisesta veteen (ylempi - punainen näyttö, alempi - keltainen näyttö).

Tekniset parametrit

• Käyttöjännite: 150-270 V AC

• Taajuus: 50 Hz

• Virta-alue: 1-30 A

• Virrankulutus: < 6 W

• Nesteen herkkyys: < 50 kΩ

• Suojausluokka: IP20

• Käyttölämpötila: -20 °C - +55 °C.

• Kaapelin poikkipinta-ala: 1,5 mm: 10 mm² (virtalähde), elektrodit enintään 2,5 mm².

• Paino: 0,25 kg

• Asennuskorkeus: < 2000 m

Sovellus

• Uppopumppujen suojaus kuivakäyntiä ja ylikuormitusta vastaan.

• Vedenpinnan tason valvonta kaivoissa ja säiliöissä

• Jännitteen ja virran reaaliaikainen valvonta

• Pumpun kauko-ohjaus päälle/pois

Tärkeät ilmoitukset

• Elektrodit / vedenpinnan tasoanturit eivät sisälly toimitukseen - ne on tilattava erikseen.

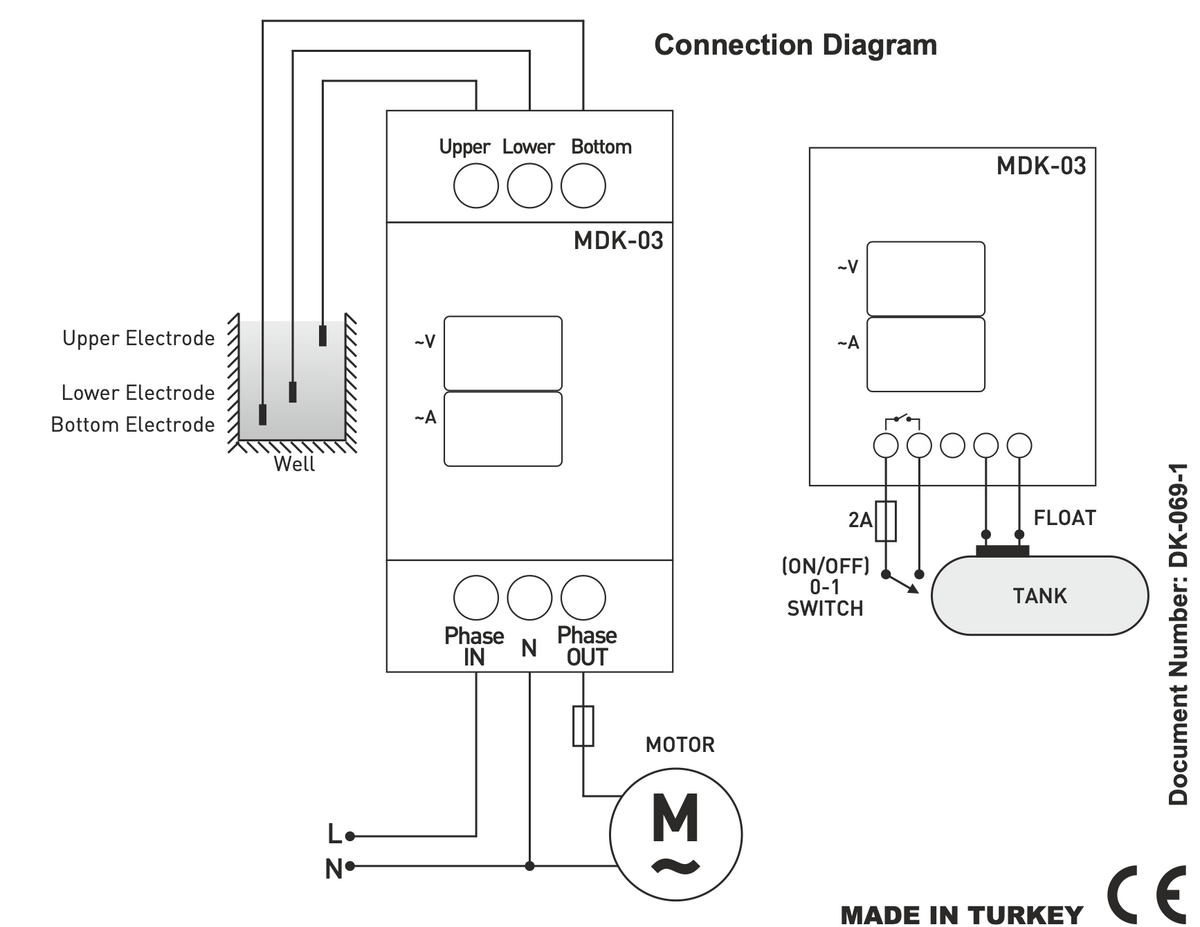

• Säädin on kytkettävä valmistajan kaavion mukaisesti.

• Neste ei saa olla syttyvää tai räjähdysherkkää.

• Asennuslämpötilan on oltava > 0 °C

• Pumpun on oltava maadoitettu

• Tasoreleen ja etäkytkimen sisääntulojen oikea kytkentä on välttämätön laitteen oikean toiminnan kannalta.
