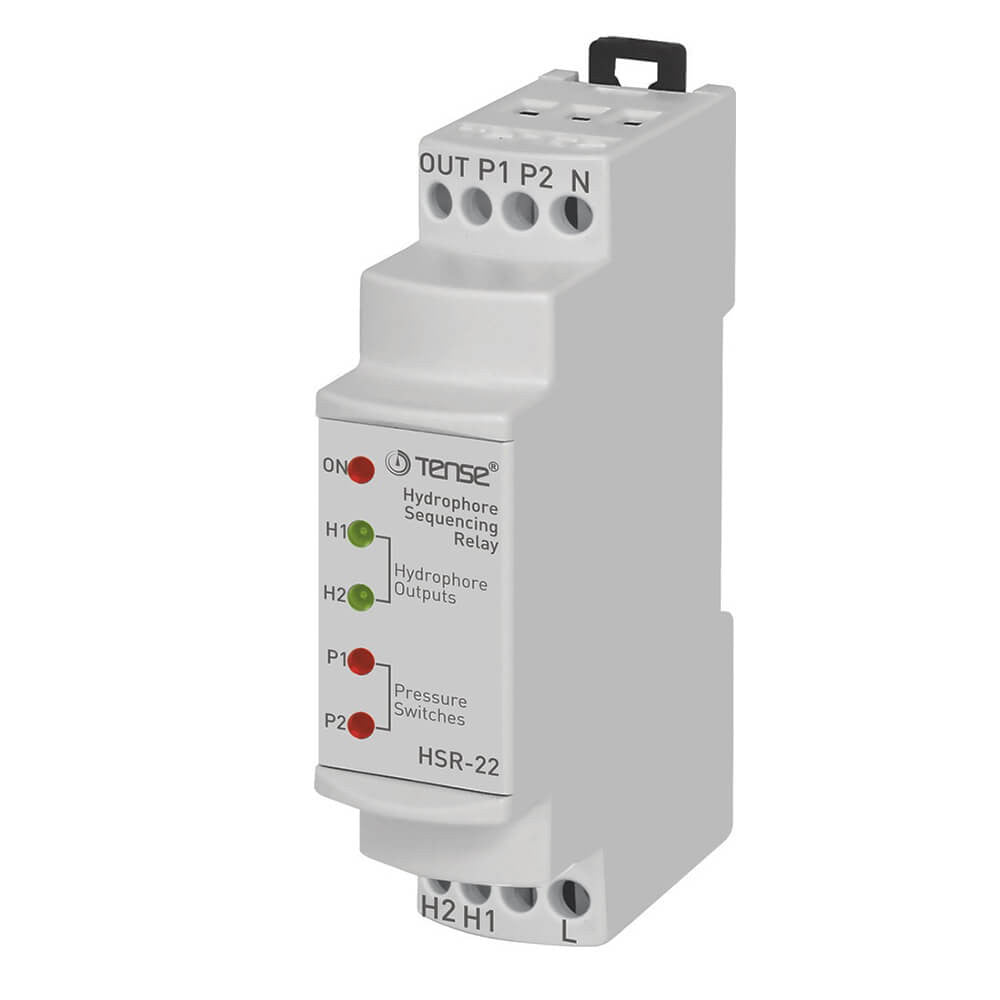

Hydrofoorin sekvenssirele

Yleisiä tietoja

Hydrofoorin siirtoreleet on suunniteltu siten, että ne

käynnistymään tarvittaessa ja toimimaan samanaikaisesti.

Laitteen käyttö ja toimintaperiaate

Hydroforien järjestys on seuraava: (H1) - (H2) - (H3) ja (H1-H2) -.

(H2-H3) - (H1-H3). Se aktivoi hydrofonit samalla numerolla,

jossa kytkimet ovat kiinni, ja pitää ne käynnissä ajan "t". Ajan "t" lopussa seuraava hydrofoni tai hydrofooriryhmä aktivoituu ja

t jatkuu tällä tavoin. Deaktivoi hydrofonit samalla numerolla,

jossa kytkimet ovat auki.

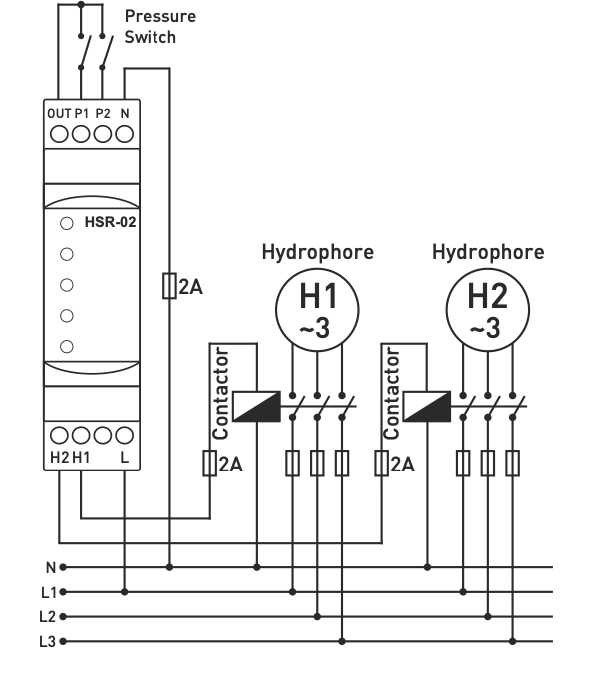

Huomautus: Älä kytke virtaa tuloihin ja lähtöön (P1, P2, P3).

painekytkimen päälle.

Huolto

Sammuta laite ja irrota se liittimistä. Puhdista laitteen kartio tikulla. Älä käytä mitään johtoja tai kemikaaleja, jotka voivat olla

vahingoittaa laitetta. Varmista puhdistuksen jälkeen, että laite toimii.

Varoitus

Käytä laitetta käyttöohjeiden mukaisesti.

Älä käytä laitetta kosteassa ympäristössä.

Kokoonpano sisältää kytkimen ja katkaisijan.

Sijoita kytkin ja katkaisija lähelle laitetta niin, että käyttäjä pääsee niihin helposti käsiksi.

Merkitse kytkin ja katkaisija seuraavasti

laitteiston vapautusliitin.

Tekniset tiedot:

Käyttöjännite (Un).....: 150-250V AC.

Käyttötaajuus.......: 50/60 Hz.

Käyttöteho..............: <6VA

Käyttölämpötila....: -20°C.... +55°C.

Aika (t)......................: 10 minuuttia

Näyttö......................: HSR-02=5 x LED, HSR-03=7 x LED.

Liitäntätyyppi............: Puristinkytkentä

Kosketin.....................: 3A/250V AC (resistiivinen kuorma)

Hydrofonien lukumäärä........: 2 (HSR-02) ja 3 (HSR-03).

Kaapelin halkaisija..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03).

Paino..........................: Enintään 220 g.

Asennus..........................: Pystysuora paneeliasennus tai DIN-kiskoasennus.
