DS-72A pulssilaskuri - 2×6-numeroinen LED-näyttö, 2× relelähtö, 2× SSR-lähtö

Tuotteen kuvaus

DS-72A-pulssilaskuri on ammattikäyttöön tarkoitettu laite, joka on suunniteltu mekaanisten kytkimien, rajakytkimien, PNP/NPN-induktiivisten antureiden ja inkrementaalisten enkoodereiden pulssien tarkkaan laskentaan. Se tukee sekä ylös- että alaspäin laskentaa, tarjoaa tulotoimintojen yhdistelmän ja joustavan lähtökonfiguraation.

Kahden 6-numeroisen LED-näytön ja PRESET1- ja PRESET2-arvojen asettamismahdollisuuden ansiosta se tarjoaa selkeän yleiskuvan laskenta-arvosta ja tavoitearvosta. EEPROM-muistin ansiosta asetukset säilyvät myös sähkökatkoksen jälkeen.

Tärkeimmät toiminnot

• 2× 6-numeroinen LED-näyttö nykyisen arvon ja PRESET-arvon näyttämistä varten.

• 2× lähtöreleet (SPDT)

• 2× SSR-lähtö (NPN, max. 30 V / 100 mA)

• Laskenta ylös/alas

• Salasanasuojaus

• Säädettävä tulotaajuus: 20, 50, 2500, 7500 Hz

• Kalibrointivakio: 0,00001 - 9,99999

• Valittavissa oleva desimaalipiste: 0 / 0.0 / 0.00 / 0.000

• Mahdollinen toimintojen yhdistelmä: yhteenlasku, vähennyslasku, tauko, syötteen negaatio, reunojen yhdistelmä.

• Säädettävät "OFFSET"-arvot

• PRESET1 absoluuttisen/relatiivisen arvon valinnalla.

• Muistaa lähtöreleen tilan ja arvon sähkökatkon jälkeen.

Tekniset parametrit

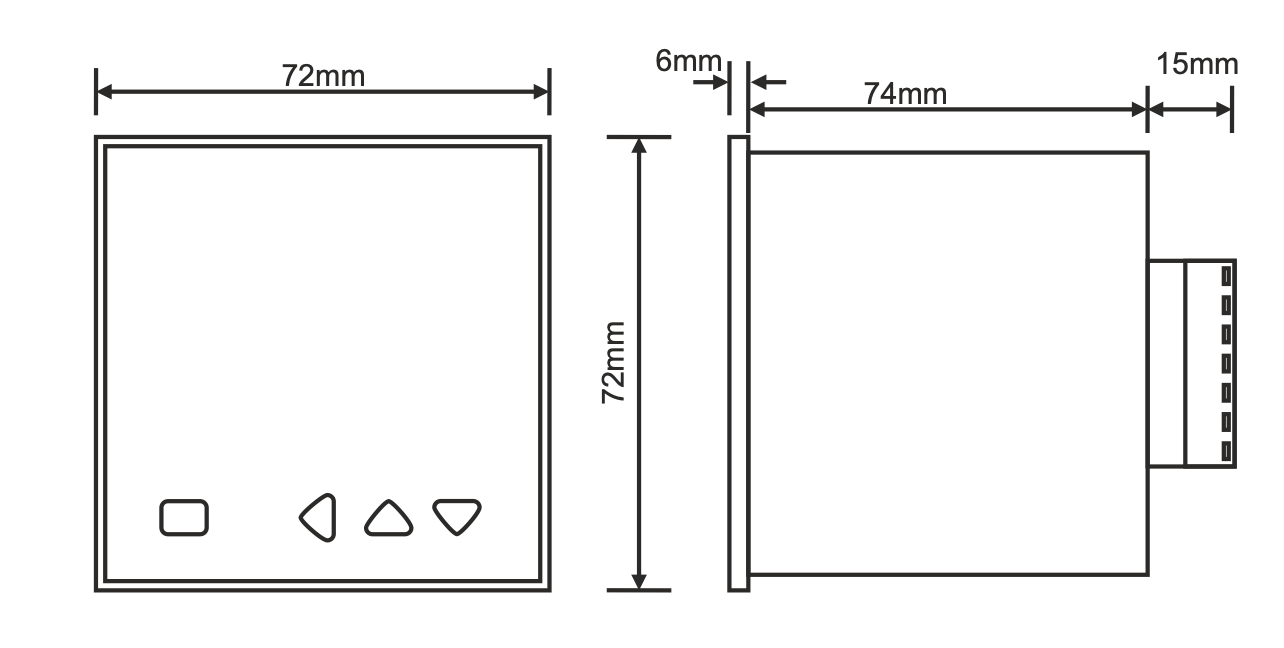

• Mitat / aukko: 72×72×94 mm / 67×67 mm.

• LED-näyttö: 2× 6-numeroinen 7-segmenttinäyttö

• LED-merkkivalo: 5× (OUT1, OUT2, Finger1, Finger2, Batch).

• Tulot: 2× (5-30 V, max. 7500 Hz)

• Sisääntulotyypit: mekaaninen kytkin, PNP/NPN-induktiivinen anturi, NPN/PNP/totem-pol-kooderi.

• Nollaustulo: PNP, min. 10 ms, 5-30 V.

• Relelähtö: 2× SPDT 250 VAC, 2 A (resistiivinen kuorma).

• SSR-lähdöt: 2× NPN, max. 30 V / 100 mA

• Anturin virtalähde: 12 VDC, max. 50 mA

• Laitteen virtalähde: 100-240 VAC, 50-60 Hz.

• Virrankulutus: < 8 VA

• Käyttölämpötila: -20°C ... +55°C

• Korkeus: < 2000 m

Sovellus

• Mekaanisten ja sähköisten laitteiden pulssien laskenta

• Tuotannon ja koneiden valvonta

• Enkooderien ja mekaanisten prosessien valvonta

• Teolliset sovellukset, jotka edellyttävät tarkkaa mittausta ja rele-/SSR-lähtöjä.

Asennus ja turvallisuus

• Paneeli-/kaappikiinnitys

• Käytä suojattuja ja kierrettyjä signaalikaapeleita, maadoita suojaus.

• Pidä kaapelit poissa sähköisten häiriöiden, katkaisijoiden ja induktiivisten kuormien vaikutuksilta.

• Suojaa laitteet kosteudelta, tärinältä, lialta ja äärimmäisiltä lämpötiloilta.

• Käytä virransyötössä F250 mA / 250 VAC-sulaketta.

• Noudata turvallisuusmääräyksiä ja käytä sopivia kaapeleita
