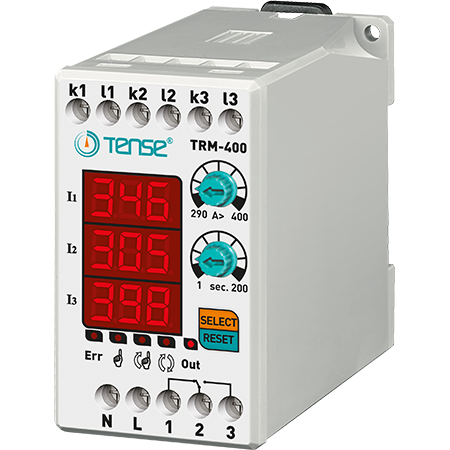

Digitaalinen ylivirtarele LED-näytöllä 3×3 numeroa TRM-400

Kuormanvalvontarele, 3-vaiheinen, alue 290-400 A, valmistaja TENSE (Turkki)

Digitaalinen ylikuormitusrele TRM-400 on suunniteltu suojaamaan kuormia suurten virtojen aiheuttamilta vaurioilta ja mahdollistamaan samalla toiminnan valvonta.

• 290-400 A (säädettävä ylikuormitusarvo)
• Säädettävä vikaviiveaika
• Säädettävä toimintatila (automaattinen, puoliautomaattinen, manuaalinen).
• Kun ostat TENSE-virtareleen, saat käyttövalmiin laitteen - virtamuuntajat sisältyvät toimitukseen.

Laitteen käyttö ja toimintaperiaate

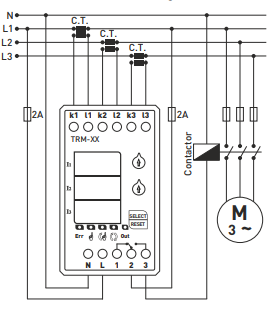

1. Kytke laite oheisen kytkentäkaavion mukaisesti.
2. Kun johdotus on valmis, kytke virtalähde. Kytkemisen jälkeen näytössä näkyvät asetetut arvot 5 sekunnin ajan.
3. Aseta ylikuormitusarvo "A>"-säätimellä. Asetettu arvo näkyy vasemmassa näytössä.
4. Käytä "t"-säädintä viiveajan asettamiseen. Asetettu arvo näkyy myös vasemmassa näytössä.

Kun laite on kytketty päälle:

• Rele kytkeytyy päälle, lähtökosketin kytkeytyy liittimeen 3 ja OUT-ilmaisin syttyy.
• Jos virta ylittää asetetun ylikuormitusarvon (A>), laite laskee viiveaikaa, jolloin ERR-ilmaisin syttyy.
• Kun asetettu aika on kulunut, rele sammuttaa koskettimen, kytkeytyy liittimeen 1 ja OUT-ilmaisin sammuu.

TRM-400-sarjan elektroninen virtarele on suunniteltu kytkemään kuluttajat automaattisesti pois päältä, kun suurimmat sallitut virrat ylittyvät. Siinä on ohjelmoitava laukaisualue ja mahdollisuus asettaa laukaisuaika ja käänteislaukaisuaika. "Toimintatilaan" palaamiseen on kolme toimintatilaa - KÄSIN, PUOLIVAIHTOEHTOEHTOEHTOEHTOEHTO, AUTOEHTOEHTOEHTOEHTOEHTO.

Palautustavat

• Manuaalinen tila: Laitteen nollaaminen ylikuormituksen jälkeen tapahtuu painamalla Reset-painiketta. Tässä tilassa vastaava LED syttyy.
• Puoliautomaattinen tila: Sallii laitteen nollata järjestelmän automaattisesti kolme kertaa ylikuormituksen sattuessa ja odottaa sitten manuaalista nollausta seuraavan vian sattuessa. Vastaava LED syttyy.
• Automaattinen tila: Laite sallii järjestelmän nollautua automaattisesti aina, kun ylikuormitusvirhe tapahtuu. Vastaava LED syttyy.

Huomautus: Jos haluat vaihtaa tilaa, pidä SELECT-painiketta painettuna 10 sekunnin ajan. Kun tilaa vaihdetaan, vastaava LED syttyy.

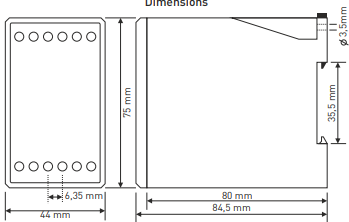

Tekniset parametrit

• Käyttöjännite: 150-260 VAC
• Käyttötaajuus: 50/60 Hz
• Virrankulutus: <6 VA
• Käyttölämpötila: -20 °C ... +55 °C
• Näyttö: 3 × 3 numeroa, 5 LEDiä
• Ylikuormitusarvo (A>): 290-400 A
• Viiveaika: 1-200 s
• Liitäntätyyppi: puristinkytkentä
• Koskettimet: 5 A / 250 V AC (aktiivinen kuorma)
• Kaapelin halkaisija: 2,5 mm²
• Paino: enintään 250 g
• Asennus: DIN-kiskoon
• Suurin sallittu korkeus: <2000 m

Huomautus: TRM-50, TRM-100, TRM-200 ja TRM-300 voidaan käyttää vain toimitukseen sisältyvien virtamuuntajien kanssa.

TRM-400:aa voidaan käyttää TRM-400:n mukana toimitetun 400/5-virtamuuntajan kanssa.
