Digitaalinen paneeliyleismittari 72x72 mm - TENSE (DAV-72D)

Tuotekuvaus:
DAV-72D on 1-vaiheinen digitaalinen yhdistetty jännite-ammetrimittari, joka on suunniteltu vaihe- ja nollajohtimen välisen vaihtojännitteen ja kuorman ottaman virran jatkuvaan valvontaan, joka mitataan ulkoisella virtamuuntajalla (CT-120, sisältyy toimitukseen). Laite soveltuu sähkökeskuksiin, tuotantolaitoksiin ja sähkönjakelu- tai valvontajärjestelmiin.

Toimintaperiaate ja käyttö:

• Kytkentä mitattavaan vaihe- ja nollajohtimeen jännitteenmittausliittimien kautta.

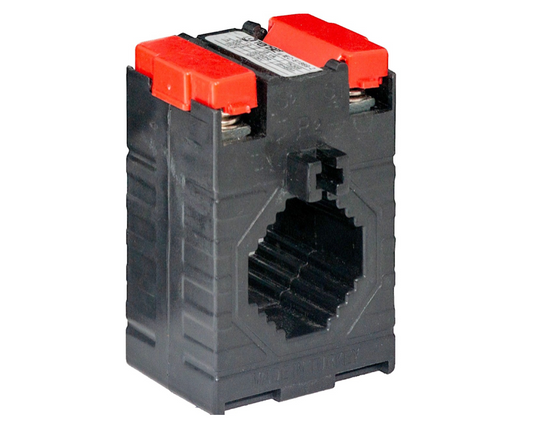

• Virta mitataan ulkoisen CT-120-virtamuuntajan avulla, jonka toisiojohtimet liitetään laitteen takana oleviin K- ja L-liittimiin.

• Kun virta kytketään, näyttöön tulee seuraavat tiedot:

  • Todellinen vaihejännite (V)

  • kuormitusvirta (A)

Asennus ja käyttöönotto:

• Asennus etupaneeliin (aukko 68 × 68 mm).

• CT-120:n kytkentä kuvan mukaisesti, kuormajohto johdetaan muuntajan läpi.

• Älä käytä muita virtamuuntajia - laite on kalibroitu erityisesti CT-120:lle.

Tekniset tiedot:

• Käyttöjännite: 140-270 VAC.

• Verkon taajuus: 50/60 Hz

• Näytetty jännitealue: 5-300 V AC

• Mitattu virta-alue: 1-100 A (CT-120:n kautta).

• Tarkkuus:

  • Jännite: ±1 %

  • Virta: ±3 %

• Näyttö: 2 riviä, 3 numeroa, merkin korkeus 14 mm.

• Laitteen teho: <6 VA

• Käyttölämpötila: -20 °C - +55 °C.

• Korkeus: enintään 2000 m

• Liitäntä: pistotulppaliittimet, kaapelin poikkipinta enintään 1,5 mm².

• Asennus: paneeli, etupuoli

• Paino: enintään 220 g
