Automaattinen tähtikolmio-kytkin / tähtikolmio-aikarele

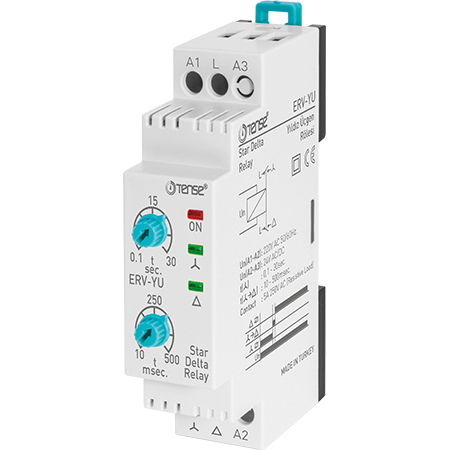

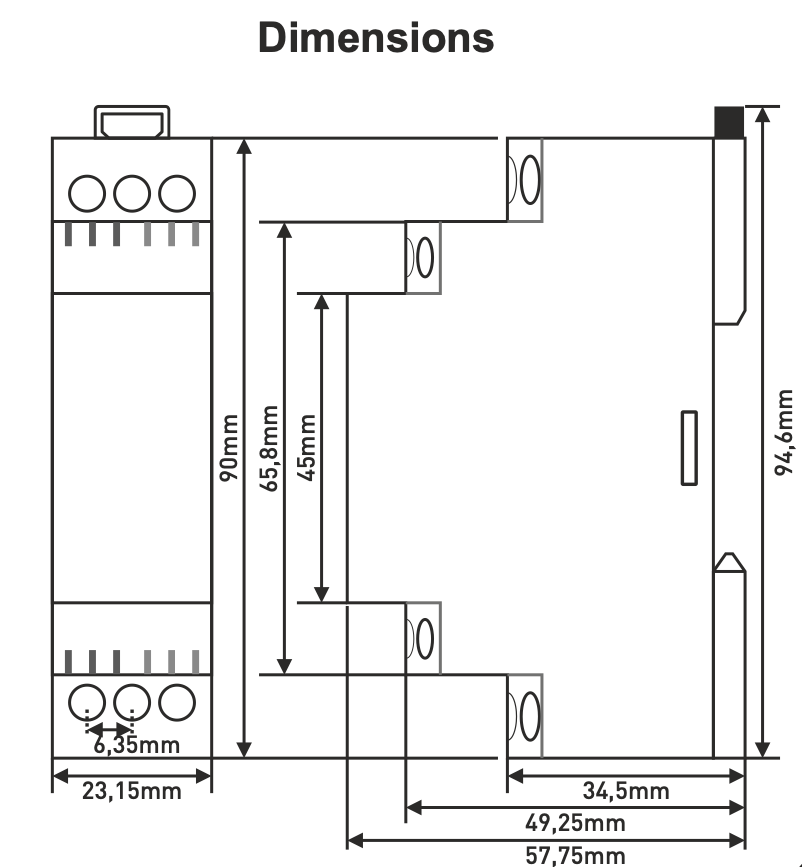

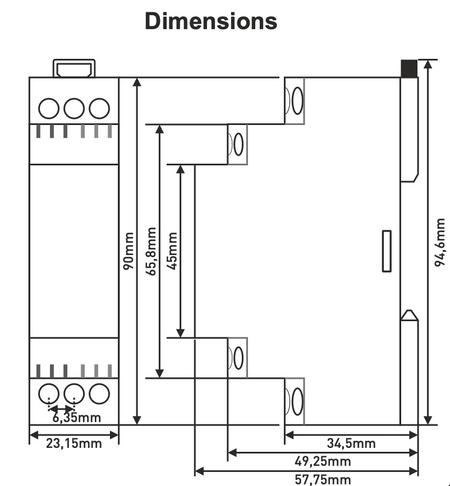

Rele tähti-kolmio laukaisutiloja varten (ERV-YU)

ERV-YU-käynnistysrele on tarkoitettu sähkömoottoreiden käynnistyksen automaattiseen ohjaukseen STAR-TRINAGON-tilassa käyttöjännitteellä 24/220 V AC. Rele varmistaa moottorin pehmeän käynnistyksen, vähentää käynnistysvirtaa ja pidentää koko taajuusmuuttajajärjestelmän käyttöikää. Se on varustettu ON-, STAR- ja TRIANGLE-tilojen merkkivalolla ja mahdollistaa käynnistysajan asettamisen.

Kuvaus ja toimintaperiaate

Sähkömoottorin pehmeää käynnistystä varten aktivoidaan ensin STAR-tila, joka vähentää alkuvirran nousua. Kun tarvittava nopeus on saavutettu, käämi kytkeytyy automaattisesti TRIPLE-tilaan, jossa moottori jatkaa normaalia toimintaa.

Automaattinen tilanvaihto releiden ja kontaktoreiden avulla lisää koko järjestelmän vakautta ja poistaa käsikäyttöön liittyvät riskit.

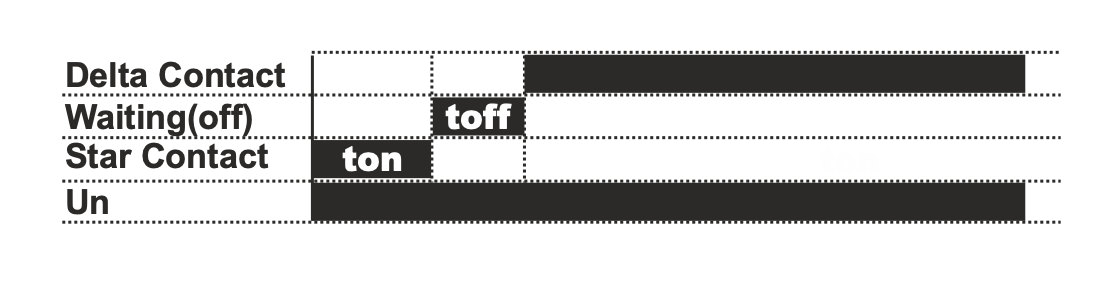

Kun releen liittimiin A1-A2 kytketään jännite:

• STAR-kosketin aktivoituu, STAR-ilmaisin syttyy ja käynnistysväli t1 (0,1-30 s) alkaa laskea.

• Kun aika t1 on kulunut, STAR-kosketin katkaistaan, merkkivalo sammuu ja alkaa lyhyt tauko t2 (15 ms).

• Tämän jälkeen vaihe-TRIANGLE-koskettimet kytkeytyvät päälle, TRIANGLE-merkkivalo syttyy ja rele pysyy tässä tilassa koko sen ajan, jonka jännite on kytketty liittimiin A1-A2.

Käyttö

ERV-YU-rele soveltuu:

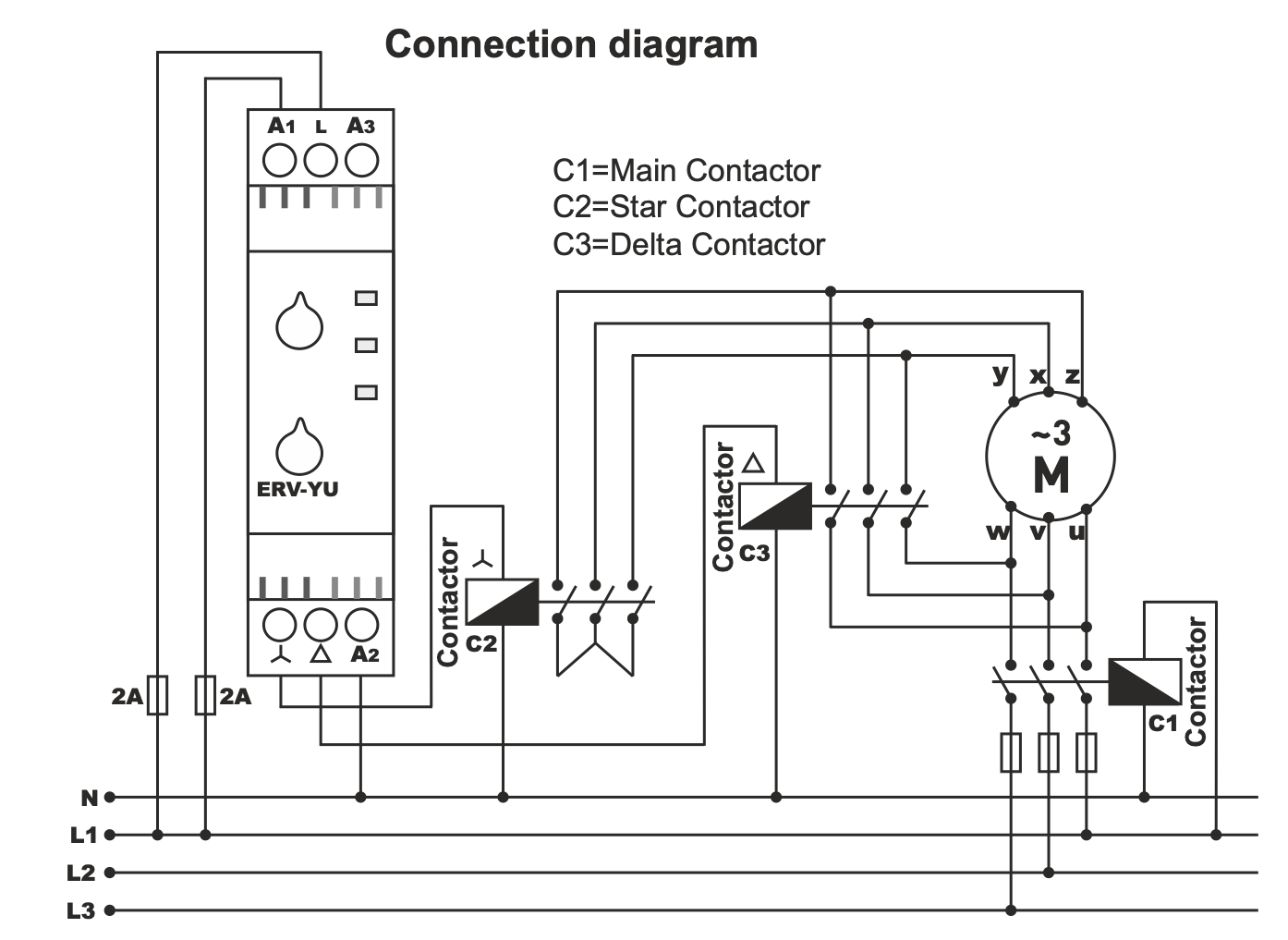

• moottorin kytkennän automaattiseen ohjaukseen tähti-kolmio-tilassa.

• teollisiin sovelluksiin, joissa moottorin vakaalle ja turvalliselle käynnistykselle asetetaan korkeat vaatimukset.

• järjestelmiin, joissa on tarpeen vähentää käynnistysvirtaa ja suojata sähköverkkoa.

Täydentävä valikoima

Relettä varten voit ostaa:

• Kontaktorit ja käynnistimet

• mekaanisella lukituksella varustetut kontaktorit

• erilliset mekaaniset lukitusmoduulit

• metalliset kotelot, joiden suojausluokka on IP65

Kaikki tämä on saatavana suoraan varastosta kilpailukykyiseen hintaan.
