Ajastin / aikaviive päälle/pois rele / One Shot - rele

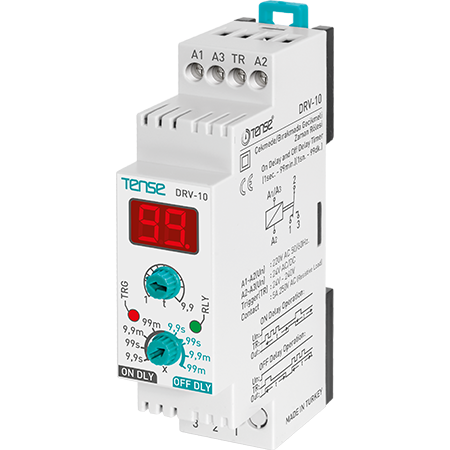

Digitaalinen aikarele DRV-10, jossa on viive päälle/pois, näyttö ja ohjaussignaali.

Digitaalinen aikarele DRV-10 on yleislaite sähkölaitteiden aikaohjattuun ohjaukseen. Sen avulla voit asettaa ON- tai OFF-viiveen 99 minuuttiin asti. Rele käynnistyy TR-tulon ohjaussignaalilla, ja se soveltuu kotitalous-, kaupallisiin ja teollisiin sovelluksiin, joissa tarvitaan tarkkaa ajoitusta.

Releessä on selkeä digitaalinäyttö, LED-tilanäyttö ja yleinen 230 V AC/DC- tai 24 V AC/VDC-virtalähde. Kapean rakenteensa ansiosta se vie vain vähän tilaa telineessä.

Toiminnot ja ominaisuudet

Digitaalinen näyttö
Mahdollistaa helpon käyttöönoton ja lähtölaskennan seurannan. Näyttää ajan sekunteina tai minuutteina valitun tilan mukaan.

Kaksi toimintatilaa - ON-viive ja OFF-viive
Relettä voidaan käyttää laitteen ON- tai OFF-viiveeseen ohjaussignaalin perusteella.

Kytkentä TR-tulon kautta
Ajastustoiminnot aktivoituvat TR (TRG) -tulon signaalin nousevasta reunasta.

LED-ilmaisu
Kaksi LEDiä näyttää virtalähteen tilan ja releen kelan tilan.

Yleisvirtalähde
- 230 V AC/DC (liittimet A1-A2)
- 24 V AC/VDC (liittimet A2-A3).

Helppo DIN-kiskokiinnitys
Kompakti rakenne (23 mm leveys) mahdollistaa sijoittamisen myös pieniin kaappeihin. IP20-suojaus.

Tekniset parametrit

• Aika-alue: 1 s - 99 min

• Kosketin: 1× kytkentä NO/NC, 5 A / 250 V AC.

• LED-merkkivalo: virtalähde, releen kela

• Virtalähde:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Asennus: 35 mm DIN-kisko

• Suojaus: IP20

• Mitat: 90 × 23 × 58 mm

Sovellus

Rele soveltuu:

• tuulettimien (wc, kylpyhuone), valaistuksen viivästettyyn kytkentään.

• moottorin käynnistyksen valvontaan

• kontaktorien viivästetty kytkentä

• aikaohjatut prosessit kotitalous- ja teollisuussovelluksissa

Kun signaali kytketään, ajastus aktivoituu valitun tilan mukaisesti. Lähtölaskenta näkyy näytössä.

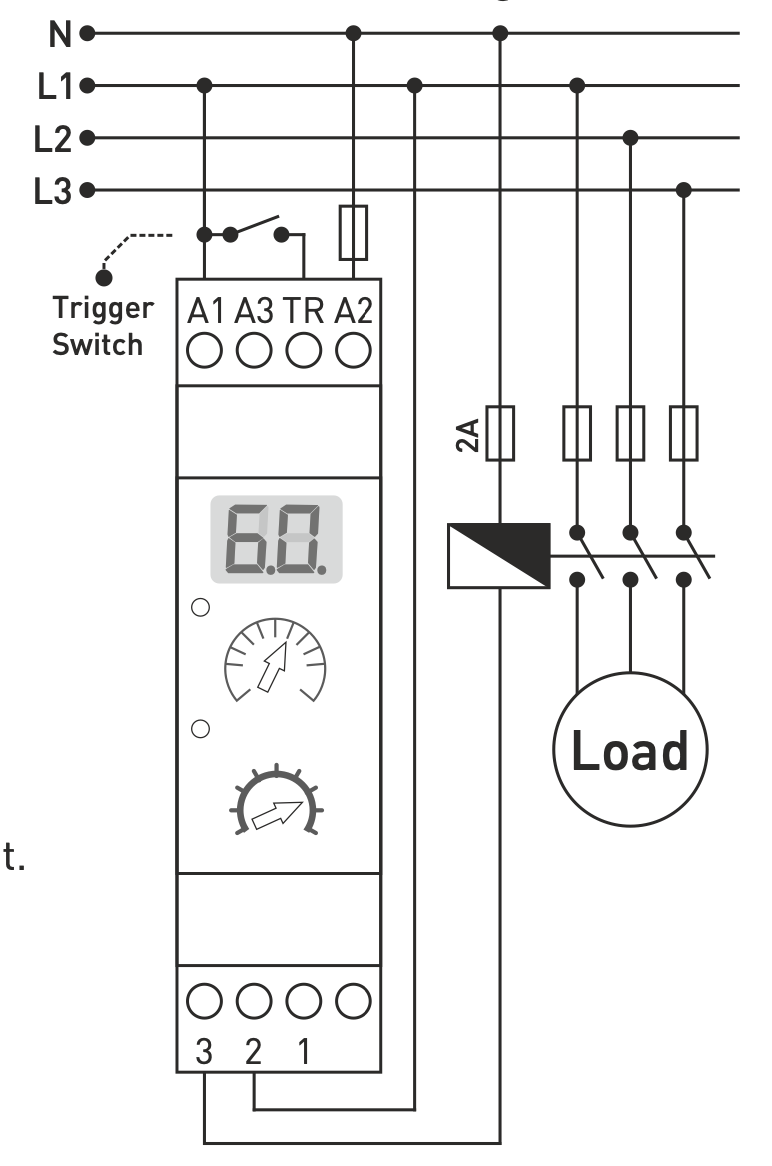

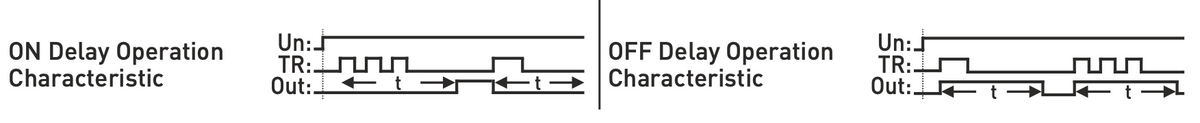

Toiminnan kuvaus

ON Delay - viivästetty kytkentä päälle

• TR-tulossa olevan signaalin nousevan reunan jälkeen käynnistyy asetetun ajan lähtölaskenta.

• Kun aika on kulunut, releen NO-kosketin kytkeytyy päälle.

• Rele pysyy päällä, kunnes TRG-tulon signaalin seuraava nouseva reuna on päällä.

• Näytössä näkyy lähtölaskenta virran kytkeytymiseen.

OFF-viive

• Signaalin nousevan reunan jälkeen rele kytkeytyy päälle välittömästi.

• Rele pysyy päällä ajastimen asettaman ajan.

• Näytössä näkyy lähtölaskenta laukaisuun.
