Kolmivaiheverkon parametrianalysaattori TPM-05 - TENSE

Kuvaus

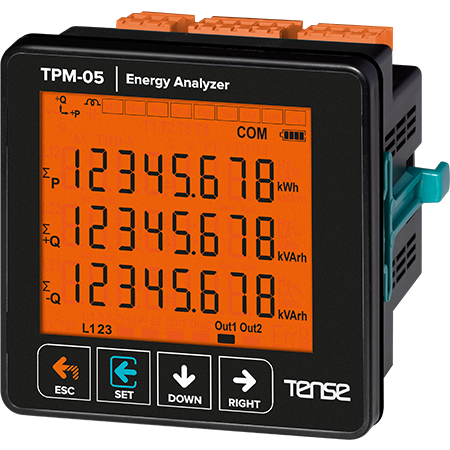

Kolmivaiheinen monitoiminen digitaalinen monitoimipaneelimittari TPM-05 on suunniteltu kolmivaihejärjestelmien sähköisten parametrien mittaamiseen ja valvontaan. Laite mahdollistaa jännitteen, virran, taajuuden, tehon ja muiden kehittyneiden sähkönlaadun analyysien seurannan. RS485 ModBus RTU: n avulla analysaattori voidaan liittää SCADA- tai muihin valvontajärjestelmiin ja seurata mitattuja tietoja etänä.

TPM-05-analysaattorit mahdollistavat kattavan energia-analyysin, mukaan lukien hyötysuhde-, sähkönlaatu- ja yksikkökustannuslaskelmat.

Tärkeimmät edut

• RS485 Modbus RTU -tiedonsiirtoportti (1200-115200 bps).

• Jännitteen ja virran harmonisten yliaaltojen näyttö 55. kertalukuun asti

• Vaiheittainen aktiivitehon (P) ja reaktiivitehon (Q, induktiivinen ja kapasitiivinen) näyttö.

• Kunkin vaiheen näennäistehon (S) ja tehokertoimen (Cosφ) näyttö.

• Kunkin vaiheen L-N- ja L-L-jännitteen, -virran ja -taajuuden valvonta.

• Kokonaisenergian näyttö: aktiivienergian (ΣkWh) ja reaktiivienergian (ΣkVArh) tuonti/vienti.

• Vähimmäis- ja enimmäisarvojen sekä enimmäiskulutuksen kirjaaminen

• 2 relelähtöä ja 1 digitaalitulo

• Tapahtumien kirjaus: yli-/alijännite, ylikuormitus, jännite-/virtaepätasapaino, THD-I, sähkökatkokset.

• Reaaliaika ja päivämäärä (RTC)

• Salasanalla suojattu valikko

Tekniset tiedot

• Virtalähde: asennustyypin mukaan (tyypillisesti 3 × 230/400 VAC).

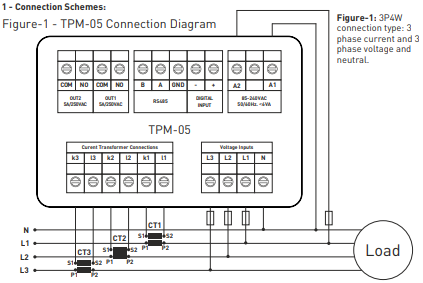

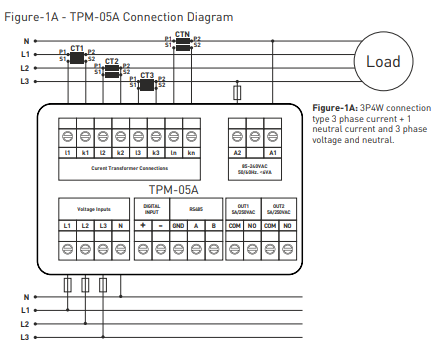

• Kytkentä: riviliitin

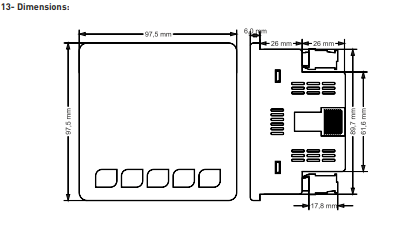

• Paneelin mitat: vakio 72×72 mm tai mallin mukaan.

• Mittaustarkkuus: harmonisten yliaaltojen ja valmistajan parametrien mukaan.

• Mittausvirtamuuntajat: suositellaan 60/5-1500/5 A tai vastaavia.

• Tiedonkeruu ja integrointi SCADA-järjestelmiin ModBus RTU:n kautta.

Sovellus

TPM-05-analysaattori soveltuu:

• Teollisuuden jakelu- ja tuotantolinjat

• liikerakennukset, koulut, sairaalat

• Energian laadun ja kulutuksen valvontaan

• Sähkölaitteiden tehokkuuden seurantaan
