3-vaiheinen verkkoanalysaattori TPM-01ESH - TENSE (Turkki)

Kuvaus:
Monikäyttöinen digitaalinen paneelimittari kolmivaiheverkon parametreille, joka on suunniteltu sähköisten arvojen tarkkaan mittaamiseen ja seurantaan. Sen avulla voidaan seurata virtoja, jännitettä, taajuutta, tehoa ja energiaa RS485 ModBus RTU -tiedonsiirtovalmiudella.

Tärkeimmät toiminnot

• Kolmivaiheisen jännitteen ja virran mittaus

• Vaikutus-, reaktiivi- ja näennäisenergian (P, Q, S) ilmaiseminen.

• Kunkin vaiheen Cosφ- ja tehokertoimen arvojen näyttö

• Kunkin vaiheen vaihe-neutraali- ja vaihe-vaihe-jännitteen ja -virran mittaus.

• Taajuuden mittaus

• Harmoninen jännite ja virta 31. harmoniseen yliaaltoon asti.

• Tuodun ja viedyn aktiivisen energian kokonaisarvot (ΣkWh)

• Induktiivisen ja kapasitiivisen reaktiivisen energian kokonaismäärä (ΣkVArh).

• Vähimmäis- ja enimmäisarvojen näyttö, enimmäisvaatimukset

• 2 relelähtöä ja 1 digitaalitulo

• Tapahtumalokit (jännite/virta korkea/matala, epätasapaino, THD-I).

• Salasanalla suojattu valikko

Tekniset ominaisuudet

• Tiedonsiirto: RS485 ModBus RTU (1200-38400 bps).

• Kytkentä: 3-vaiheinen jännitemuuntaja ja 3-vaiheinen virtamuuntaja.

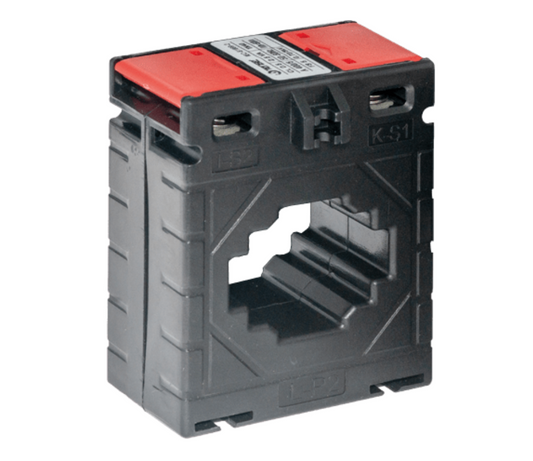

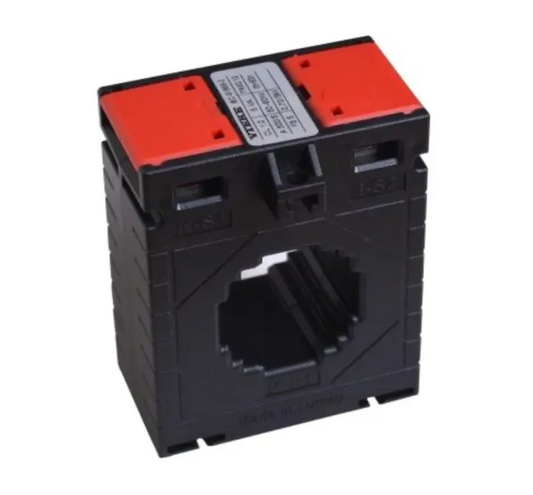

• Yhteensopivat virtamuuntajat: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5.

• Paneelin koko: vakiomallinen digitaalinen asennuspaneeli

Sovellus

• Kolmivaiheisten sähköverkkojen valvonta teollisissa ja kaupallisissa sovelluksissa.

• Energiankulutuksen ja sähkön laadun valvonta

• Integrointi automaatiojärjestelmiin ModBus RTU:n kautta
