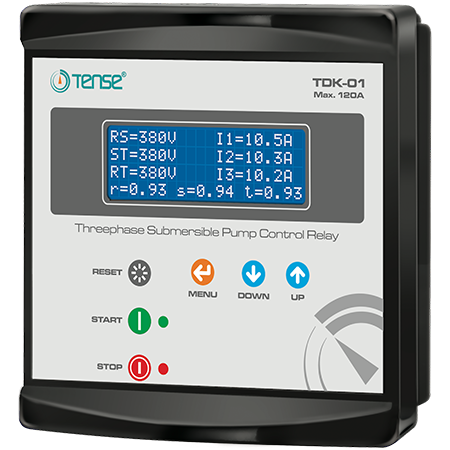

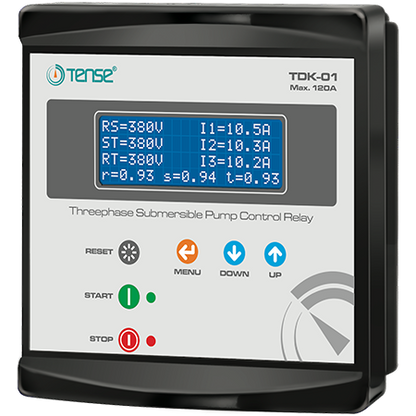

Submersible pump control relay, well tank level indicator

Kolmivaiheisen uppopumpun ohjaus ja suojaus, maksimivirta 60 A, 260 V-470 V AC, Tense.

Elektrodit (nestetasoanturit) eivät sisälly toimitukseen.

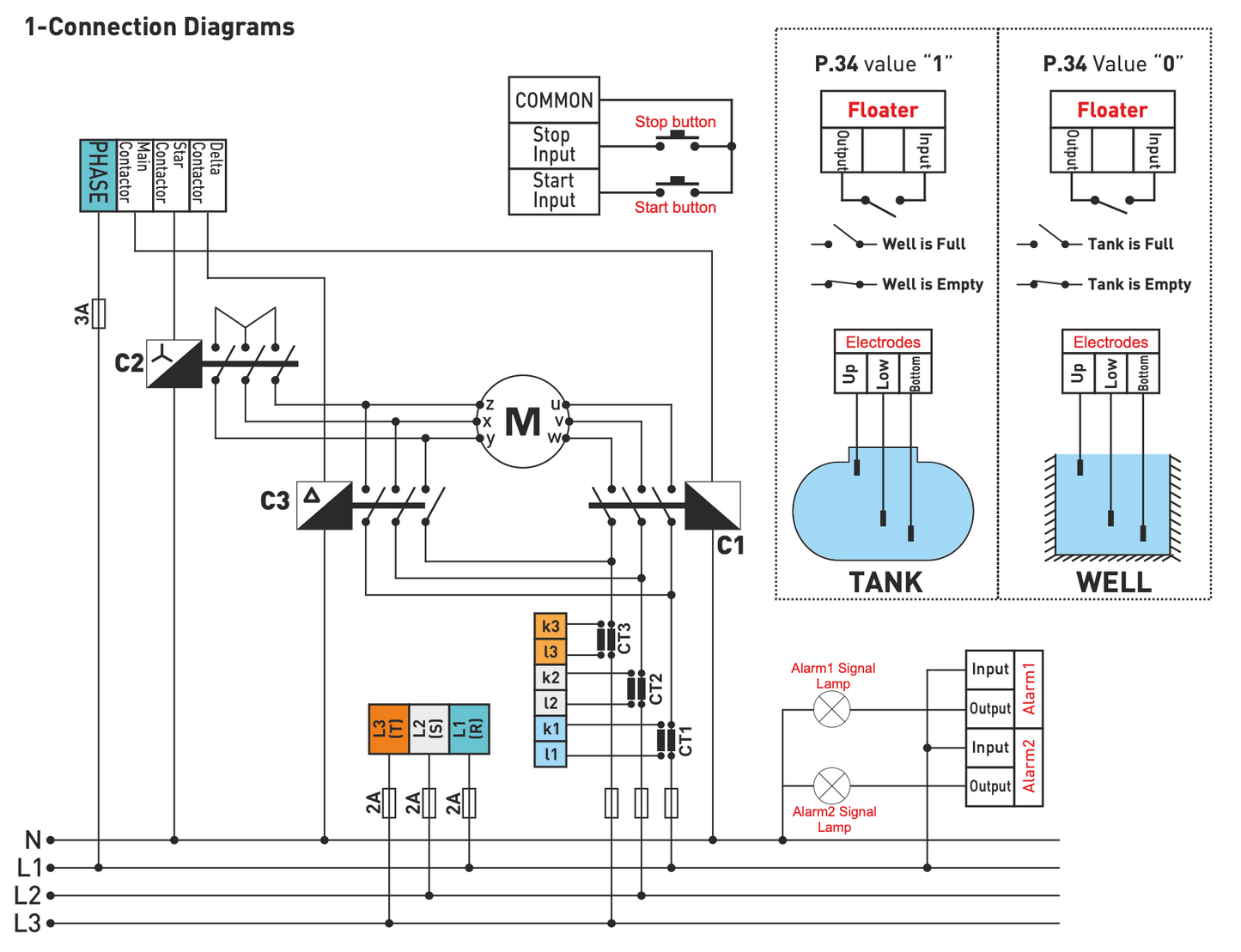

Maksimi- ja minimivirran ja -jännitteen valvonta, veden läsnäolon valvonta, tähti-/kolmiokäynnistys, käynnistysvirtakerroin, käynnistysajan asetus, päälle/pois-viiveajastimet, palautusajastin, tulot kolmelle pinnankorkeusanturille ja kellukekytkimelle, epäsymmetrian ja vaihejärjestyksen valvonta, 4x20-merkkinen nestekidenäyttö, kuivakäyntisuojaus ja automaattinen jaksotus.

Tämä ohjain on suunniteltu automatisoimaan uppoporaus- ja muiden vesipumppujen suojausta ja ohjausta. Tämän ohjaimen tärkeimmät ominaisuudet ovat:

• Suuri, helppolukuinen näyttö tietoja ja käyttöparametrien asettamista varten.

• Intuitiivinen käyttöliittymä

• Painikkeet pumpun manuaalista ohjausta varten

• Vaiheiden välisen maksimi- ja minimijännitteen valvonta (säädettävällä ajalla ja nimellisarvoilla)

• Maksimi- ja minimivirran valvonta (säädettävällä ajalla ja nimellisarvoilla).

• Kytkentävirran aikaväli ja ylikuormituskertoimen asettaminen

• Nollajohdinta ei tarvitse kytkeä

• Vaihejärjestyksen ja vaiheiden epäsymmetrian valvonta (säädettävällä ajalla ja nimellisarvoilla).

• Sisäänrakennettu tähti-kolmio-käynnistysrele käynnistysvirtojen vähentämiseksi.

• Säädettävät tehokertoimen arvot kuivakäyntisuojausta varten myös silloin, kun vedenkorkeusantureita ei käytetä

• Säädettävä anturin herkkyys vesiparametrien perusteella

• Tasoantureiden säädettävä vasteaika

• Pulssitehonsyöttö tasoantureille - pidentää merkittävästi anturin käyttöikää

• Säädä pumpun aktivointitiheyttä ja säästä käyntiaikaa myös sähkökatkon aikana

• Virhelokin tallennus haihtumattomaan muistiin

Tekniset parametrit:

• Käyttöjännite: 120 V-290 V AC

• Käyttötaajuus: 50/60 Hz

• Käyttölämpötila: 0 °C - 55 °C

• Virrankulutus: <4 VA

• Käyttövirta-alue: 1 A-60 A

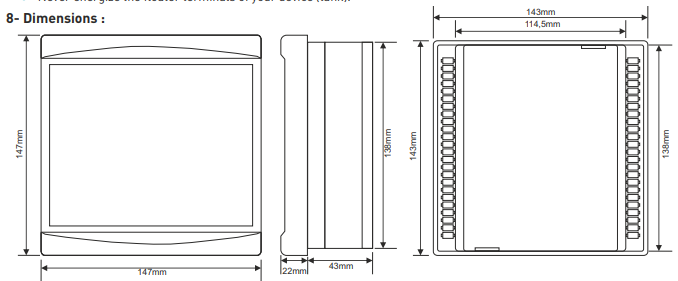

• Mitat: 139 × 139 mm

• Liitäntätyyppi: liitin

• Paino: 0,6 kg

• Lähtökosketin: 5 A, 250 VA

• Merkkivalo: LCD, LED

• Kaapelin poikkileikkaus: 2,5 mm².
