TK30S - Current transformer 100/5 150/5 200/5 250/5 300/5 400/5 500/5 500/5
- Regular price
- €13,24
- Regular price
-
- Sale price
- €13,24
- Unit price
- per
Couldn't load pickup availability
Notified by email when this product becomes available
- Description
- Instructions
- Payment methods
- Takuu

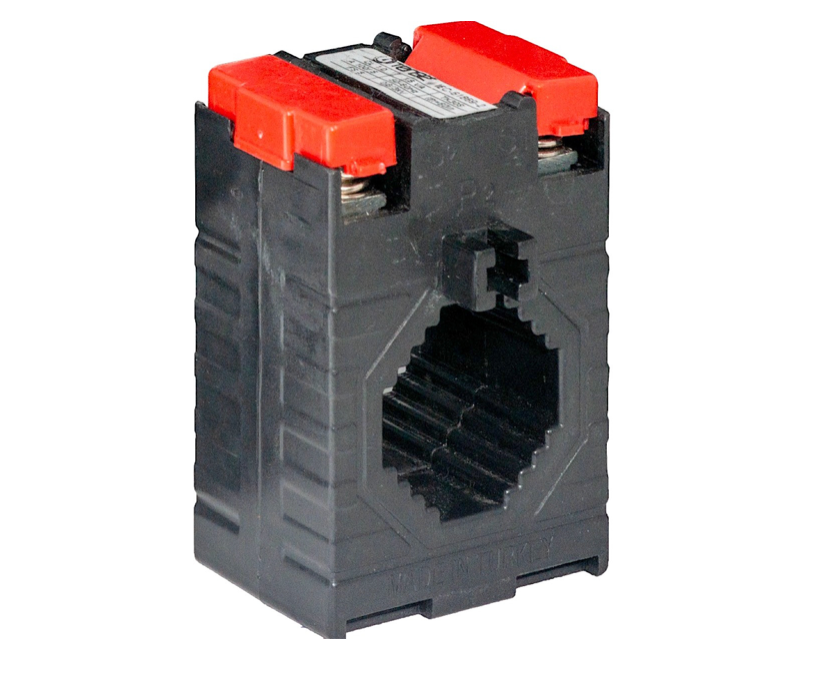

TENSE TK30S - Virtamuuntaja
Tuotteen kuvaus
TENSE TK30S (100/5 ) -virtamuuntaja on suunniteltu muuntamaan sähköpiirin teho-osasta tuleva suuri virta standardoiduksi toisiovirraksi, joka soveltuu mittaus-, valvonta- ja suojalaitteisiin.
Sitä käytetään epäsuoraan vaihtovirran mittaukseen pienjänniteasennuksissa, ja se toimii liitäntänä virtapiirin ja mittauslaitteiden, kuten ampeerimittareiden, tehomittareiden, valvontamoduulien tai suojareleiden välillä.
Läpivientirakenne mahdollistaa asennuksen ilman johtimen katkaisua - kaapeli yksinkertaisesti liukuu ikkunan läpi. Tämä takaa nopean, turvallisen ja taloudellisen asennuksen.
Tärkeimmät ominaisuudet
-
Tarkat mittaukset tarkkuusluokan 0,5 ansiosta - vakaa siirto ja minimaaliset häviöt.
-
Helppo asennus - kompakti rakenne, voidaan asentaa rajoitettuun tilaan, laaja sovellusalue.
-
Korkea eristyskestävyys - testijännite 3 kV / 1 minuutti.
-
Laaja lämpötila-alue: -25 °C - +85 °C.
-
Yleiskäyttö - sopii kytkinlaitteisiin, teollisuusjärjestelmiin, tehosovelluksiin ja mittausjärjestelmiin.
-
Yhteensopiva IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414kanssa.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Nimellinen ensiövirta | 100 A |
| Nimellisjännitevirta | 5 A |
| Nimellisteho (kuormitus) | 2,5 VA |
| Tarkkuusluokka | 0,5 |
| Eristystestijännite | 3 kV / 1 min |
| Käyttötaajuus | 50 / 60 Hz |
| Ikkunan halkaisija | enintään 26 mm |
| Asennus | DIN-kisko tai asennusjalat |
| Käyttölämpötila | -25 °C ... +85 °C |
| Kotelon materiaali | Itsestään sammuva kestomuovi |

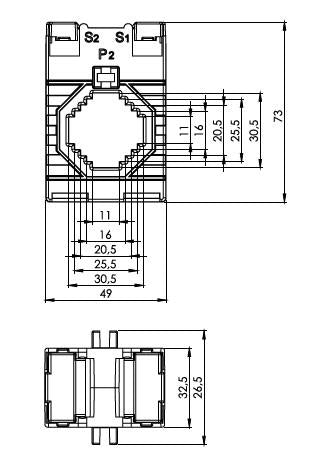

| Mitat (L × K × S) | 73 × 49 × 26,5 mm |
| Paino | noin 150 g |
| Valmistaja | TENSE (Turkeye) |
Käyttö
-
Sähkökeskukset ja -kaapit
-
Teollisuusautomaatio- ja ohjausjärjestelmät
-
Pienjännitevoimalaitokset ja jakelujärjestelmät
-
Kuormanvalvonta- ja laitesuojausjärjestelmät
-
Moottorien ohjauskeskukset (MCC)
-
Energianmittaus- ja suunnittelujärjestelmät
Suunnittelu ja materiaalit
Virtamuuntajan kotelo on valmistettu itsestään sammuvasta, lämmönkestävästä muovista, jolla on suuri mekaaninen lujuus.
Muuntajasydän on valmistettu pienihäviöisestä ferromagneettiseoksesta, joka takaa vakaan ja tarkan siirron myös vaihtelevissa kuormituksissa.
Toisiokäämityksen liittimissä on suojakansi kytkentäturvallisuuden parantamiseksi.
Oikea asennus minimoi oikosulkujen tai vikojen riskin.
Lataa osoitteesta
Tekniset tiedot virtamuuntajista (996 kB) - lähetetään pyynnöstä.
