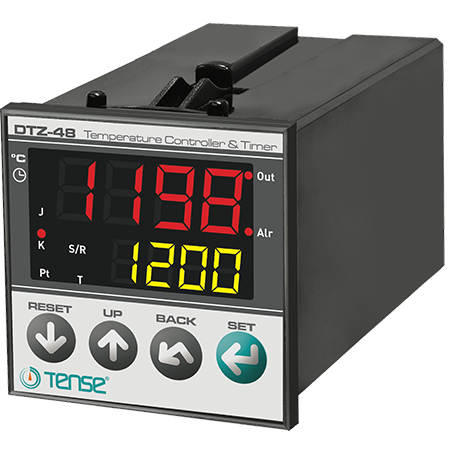

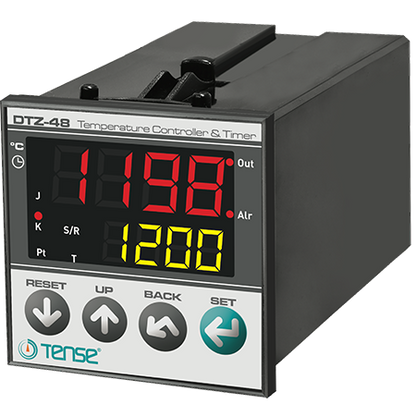

PID-paneelilämpötilansäädin - TENSE DTZ-48

DTZ-48 on paneelilämpötilansäädin, jossa on sisäänrakennettu ajastin ja joka on suunniteltu lämpöprosessien tarkkaan ohjaukseen teollisuudessa, lämmityksessä, ilmastoinnissa, ilmastointi- ja ilmanvaihtojärjestelmissä sekä rakennusautomaatiossa.

Ohjaus tapahtuu joko klassisella ON/OFF-tilalla tai kehittyneellä PID-säädöllä, jossa on itseoptimointi ja prosessiarvon ylityksen rajoittaminen.

Tärkeimmät ominaisuudet

• Lämpötilan mittausalue: -100 °C - +1750 °C (anturityypistä riippuen).

• Anturityyppi: T/C-lämpöparit (J, K, T, S, R) tai Pt100-vastusanturi.

• Ohjaustyyppi: P, PI, PD, PID tai ON-OFF.

• Sisäänrakennettu ajastin prosessinohjausta varten

• PID-parametrien automaattinen viritys

• Anti-windup - estää säätölähdön nousun kyllästyksen aikana.

• Jäähdytystilanlähtökytkentäviive

• Salasanasuojaus

• EEPROM-muisti asetusten tallentamista varten

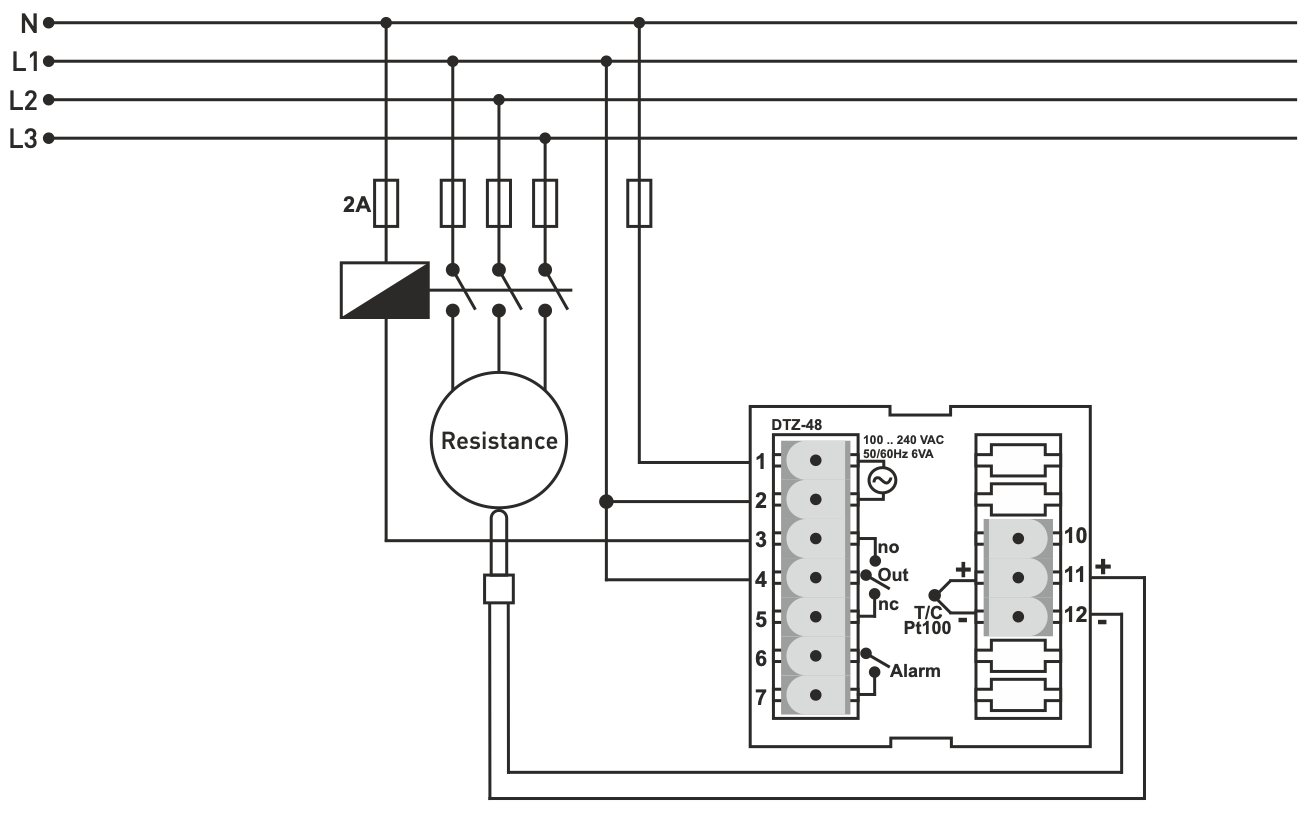

• Ohjauslähtö: rele OUT (NO+NC) 250 VAC, 2A

• Hälytyslähtö: ALARM-rele (NO+NC) 250 VAC, 2A, aktiivinen, kun arvo ylittyy tai alittuu (ON vain DTZ-48:ssa).

• Näyttö: Korkeakontrastinen, helppo lukea myös hämärässä.

Toiminnot

• Tarkka lämpötilan säätö anturikohtaisella mittausalueen säädöllä.

• Säädin mahdollistaa asetusarvon ja todellisen arvon samanaikaisen näyttämisen

• Sisäänrakennettu ajastin mahdollistaa lämmitys- tai jäähdytysprosessien ajoituksen.

• Hälytysrele hälyttää, kun arvo ylitetään tai sitä ei saavuteta

Suositeltu anturi

• Termopari tyyppi J Fe-Const (6/8 metriä)

• Mittausasteikko: -100 °C - +600 °C

• Kaapelin pituudet: 1 m, 1,5 m, 2 m, 2,5 m, 3 m, 4 m ja 5 m.

Sovellus

• Lämmityksen ja jäähdytyksen valvonta teollisuusuuneissa ja -linjoissa.

• Elintarvike-, kemian- ja kevyen teollisuuden koneiden ja laitteiden lämpötilan säätö.

• Rakennusautomaatio ja ilmastointijärjestelmät

• Sovellukset, joissa tarvitaan luotettavaa hälytysulostuloa
