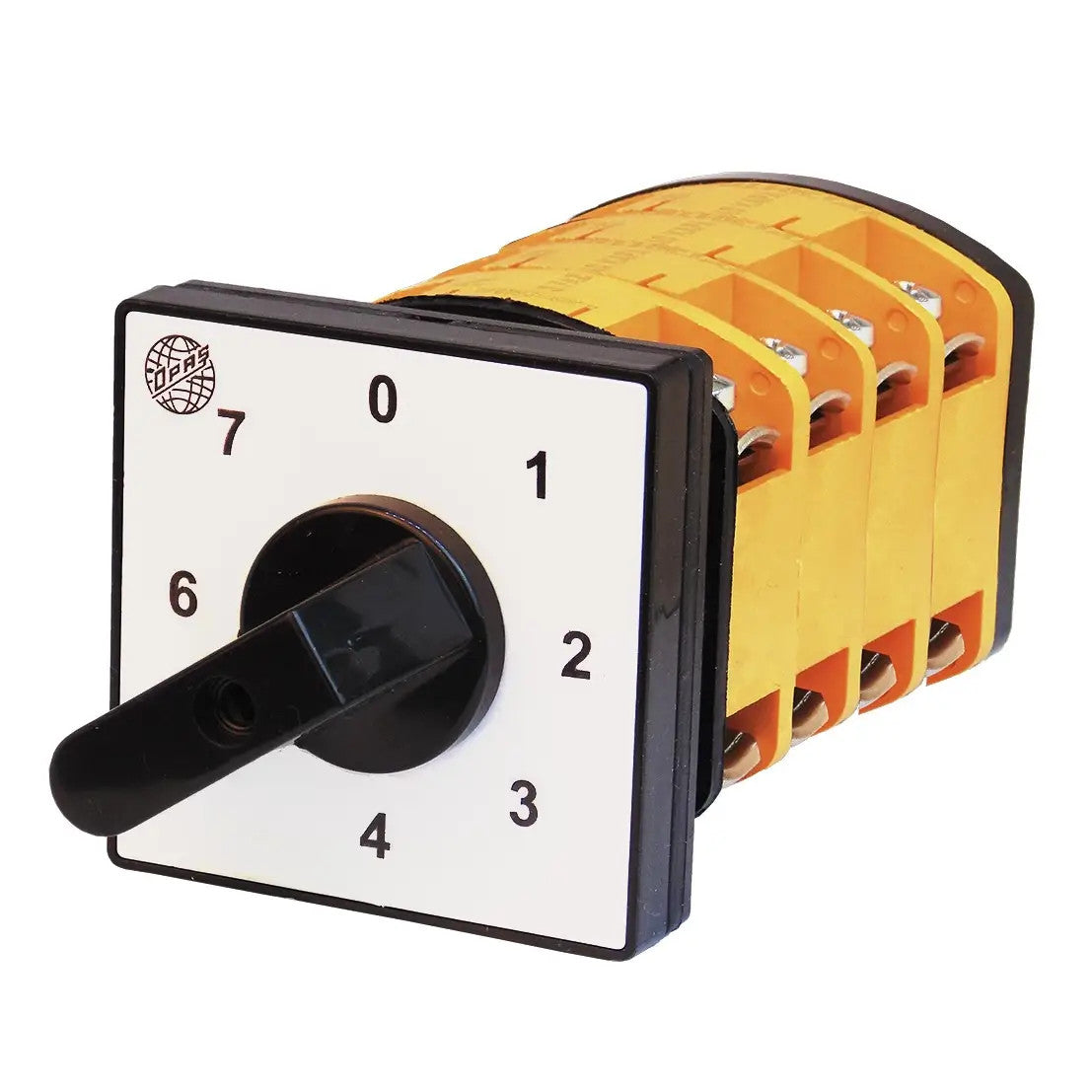

Commutator group 0-1-2-3-4-5-6-7 gradual cam pack switch

Askel/askel-kommutaattorikytkin pyörivän nokkapaketin ryhmään 0-1-2-3-4-4-5-6-7, YPT117K, valmistaja OPAŞ (Turkki)

Pakettikytkimet (ryhmäkytkimet) on suunniteltu pienjännitepiirien manuaaliseen kytkemiseen. Niitä käytetään pää- ja ohjauspiirien tekemiseen, sähkömoottoreiden ja muiden pienitehoisten laitteiden kytkemiseen päälle ja pois päältä. Tämä kytkinsarja erottuu pienestä koosta sekä suuresta sähköisestä ja mekaanisesta kestävyydestä.

Ryhmäkytkin mahdollistaa yksittäisten vaiheiden asteittaisen kytkemisen siten, että jo kytketyt edelliset vaiheet säilyvät. Soveltuu esimerkiksi kolmen 1 kW:n lämmittimen kytkemiseen - peräkkäisen kytkennän avulla voidaan luoda 1 kW:n, 2 kW:n, 3 kW:n ... jopa 7 kW:n lämmitysteho.

Tärkeimmät ominaisuudet

• Pyörivä nokkakytkin pienjännitepiirejä varten

• Moniasentoinen järjestelmä 0-1-2-3-4-5-6-7.

• Tehovaiheiden peräkkäinen kytkentä

• Sisäänrakennettu rakenne

• Soveltuu yksivaiheisiin sovelluksiin

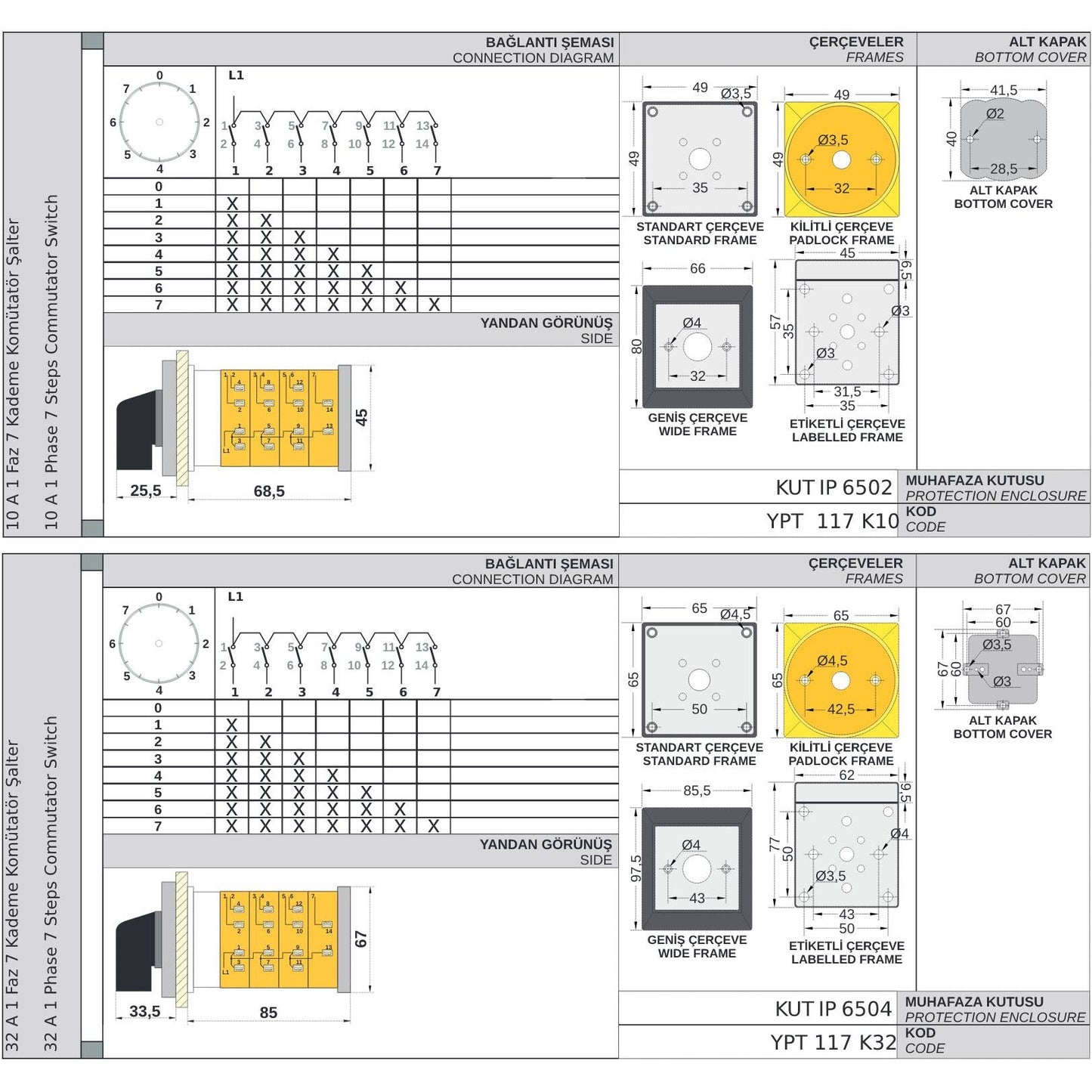

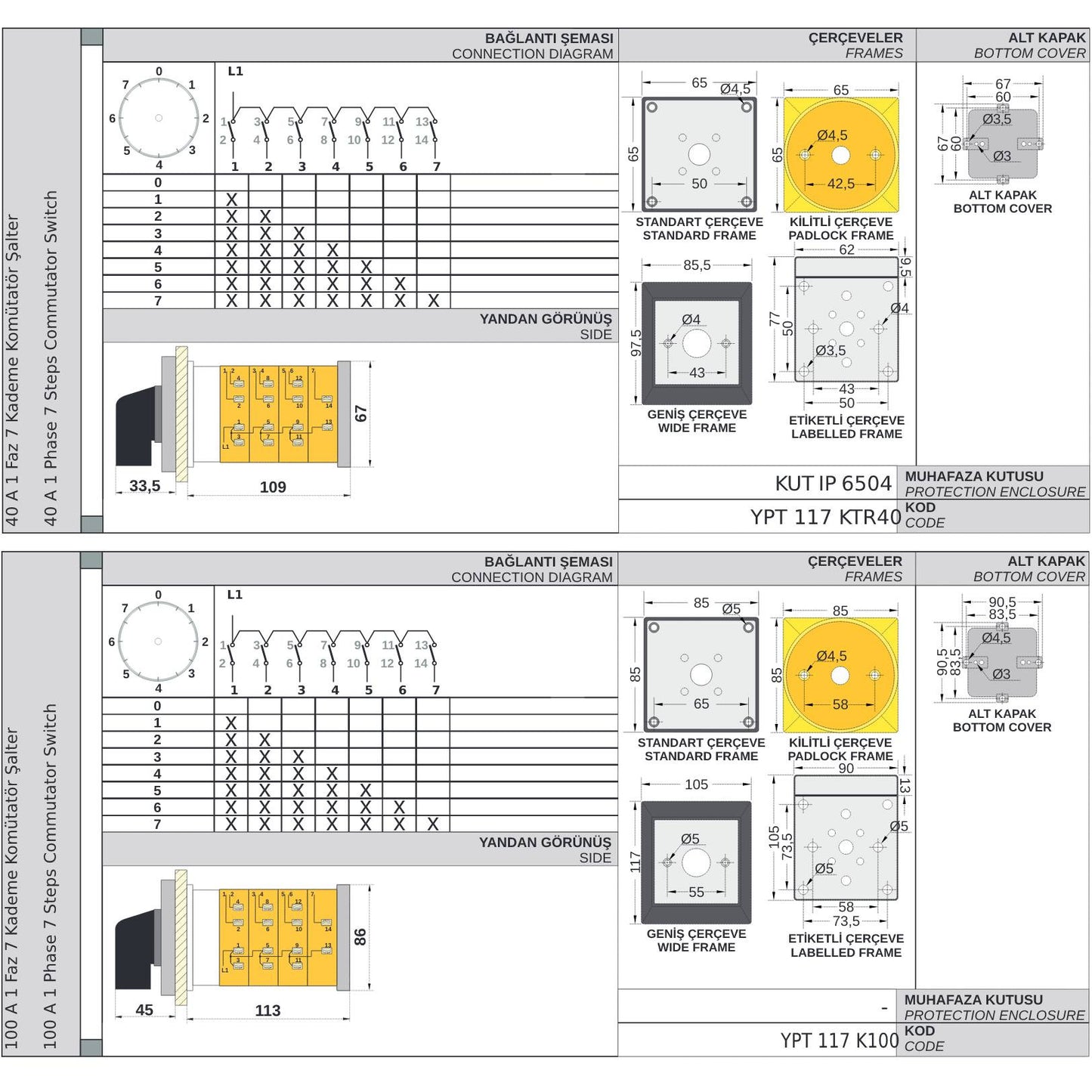

Tekniset parametrit

• Rakenne: nokkakäyttöinen

• Laitetyyppi: kiertokytkin

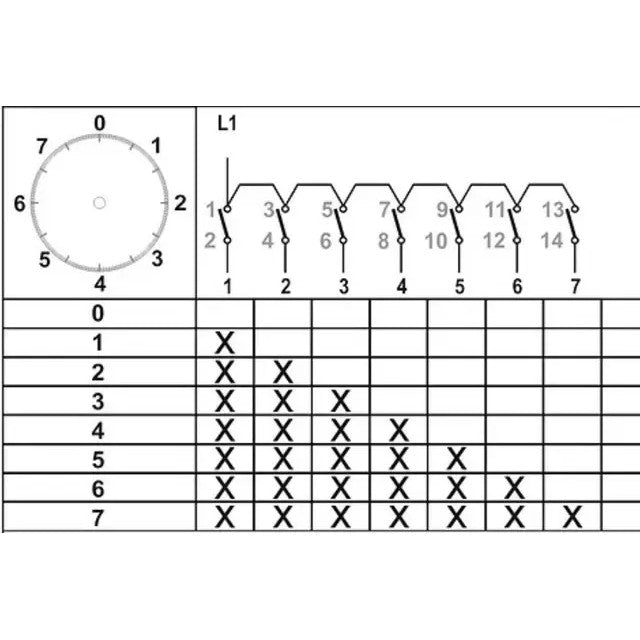

• Kytkentäkaavio: 0-1-2-3-4-5-6-7

• Napojen lukumäärä: 1

• Vaiheiden lukumäärä: 1

• Esto: ei

• Suojausaste: IP20

• Käyttölämpötila: -30 - +55 °C

• Nimellisvirrat: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A.

Käyttö

• Lämmityselementtien peräkkäinen kytkentä

• Laitteen useiden toimintatilojen kytkentä

• Lämmitystehon säätö

• Yksivaiheiset pienjänniteohjauspiirit
