A three-phase monitoring/protection relay monitors phases/asymmetry/voltage faults.

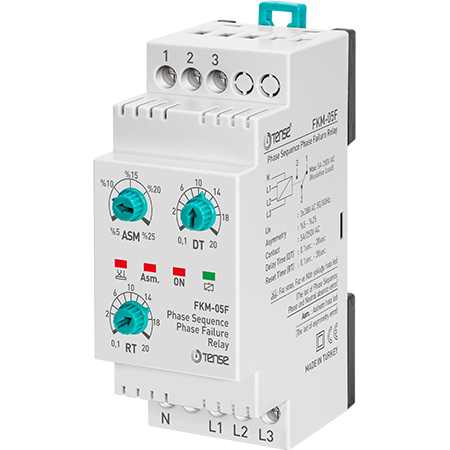

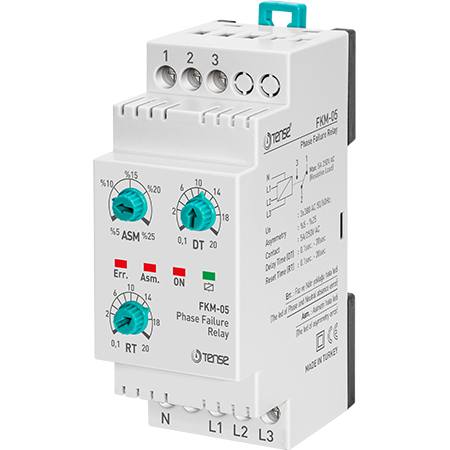

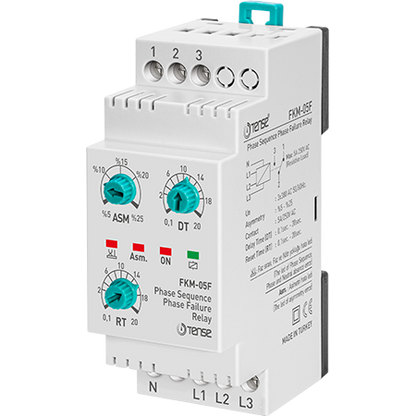

Mikroprosessorirele FKM-05/05F ohjaukseen ja vaihejärjestykseen, kolmivaiheisen sähkömoottorin suojaukseen, 5 A, 140-300 V AC, 5-25 % epäsymmetria, ilman nollajohdinta - TENSE

Epäsymmetrian säädöllä varustettu vaiheiden suojarele on suunniteltu suojaamaan kolmivaiheisia moottoreita, jotka ovat herkkiä verkkojännitteen epäsymmetrian muutoksille.
Laitteen vaiheiden välinen jännitealue: 140-300 V.

Toimintaperiaate ja asetus

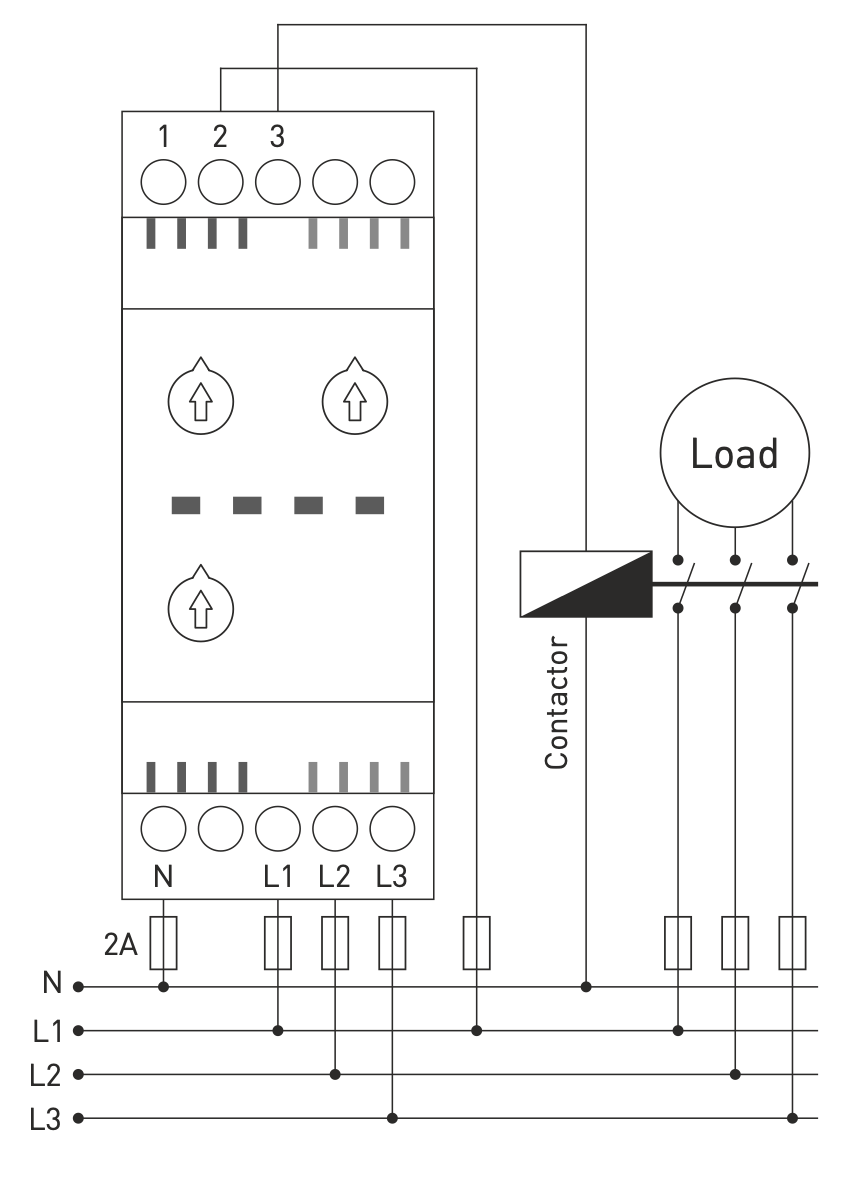

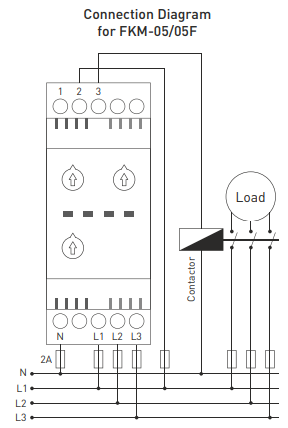

Kytke rele kaavion mukaisesti ja aseta epäsymmetriaparametrit, vikaviive ja nollausaika kuormitusjännitteen toiminta-arvojen mukaisesti.
Käyttötilassa asetettua epäsymmetriaa vastaavilla normaaleilla jännitearvoilla rele on aktiivinen ja merkkivalo LED palaa.

Vaihejärjestyksellä varustetuissa malleissa on varmistettava oikea vaihejärjestys.

Jos epäsymmetria ylittää asetetun arvon, epäsymmetriavian merkkivalo (Asm.) syttyy ja rele kytkeytyy pois päältä asetetun viiveen (DT) jälkeen.
Kun jännite palaa normaaliarvoihin, rele odottaa nollausajan (RT) ja jatkaa toimintaa.

Epäsymmetrian laskentakaava

Epäsymmetria = ((enimmäisjännite - vähimmäisjännite) / enimmäisjännite) × 100.

Esimerkki:
((245 - 200) / 245) × 100 = 18,3 %.

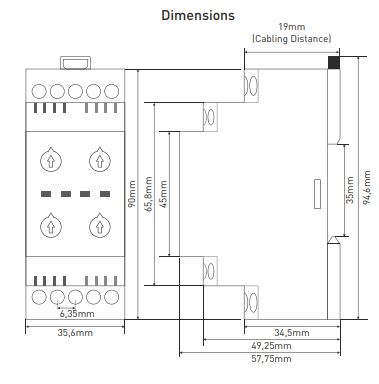

Tekniset parametrit

• Käyttöjännite: 3 × 380 V AC, 50/60 Hz.

• Nimellinen apujännite: 220 V AC, 50/60 Hz (FKM-05 / 05F).

• Epäsymmetria-alue: 5-25 %

• Viiveaika (DT): 0,1-20 s

• Nollausaika (RT): 0,1-20 s

• Tehonkulutus: < 6 VA

• Käyttölämpötila: -20 °C - +55 °C.

• Merkkivalo: 4 LEDiä

• Asennus: DIN-kiskoon

• Paino: 0,210 kg

• Kytkentäkosketin: 5 A / 250 V AC (resistiivinen kuorma)

• Käyttökorkeus: enintään 2000 m

• Johdon poikkileikkaus: 2,5 mm².
