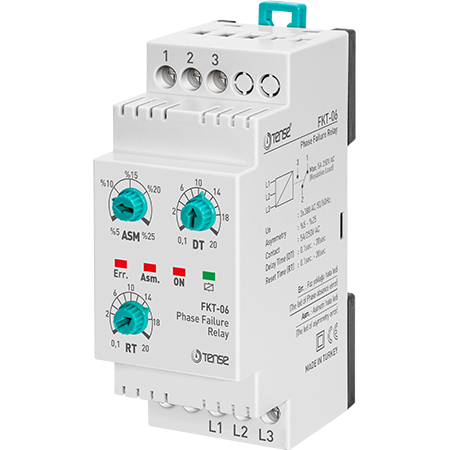

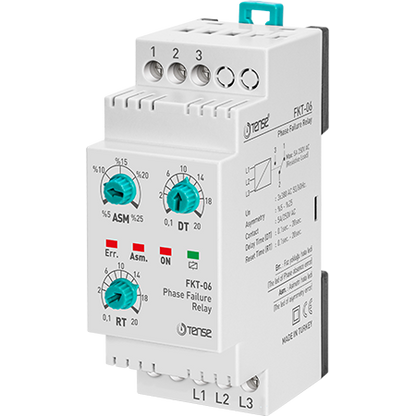

Three-phase monitoring/protection relay for monitoring phases/asymmetry/voltage faults.
- Regular price
- €30,36
- Regular price
-
- Sale price
- €30,36
- Unit price
- per
Couldn't load pickup availability
Notified by email when this product becomes available
Pre-order product
- Description
- Payment methods
- Takuu
Vaiheiden suojarele ilman nollajohdinta - epäsymmetrian ja vaihejärjestyksen valvonnalla varustettuna

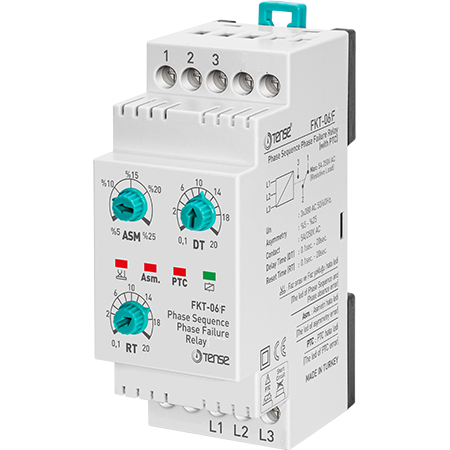

Vaihesuojarele on suunniteltu suojaamaan kolmivaihemoottoreita ja muita jännitemuutoksille herkkiä laitteita. Se varmistaa turvallisen toiminnan myös epävakaassa verkossa valvomalla vaiheiden epäsymmetriaa, vaiheiden vikaantumisen valvontaa ja valituissa malleissa oikean vaihejärjestyksen valvontaa.
Laite toimii ilman nollajohdinta, mikä mahdollistaa helpon asennuksen teollisuuden jakelujärjestelmiin.
Vaihejännitteen valvonta-alue: 240-500 V AC.
Sovellus ja toimintaperiaate
-

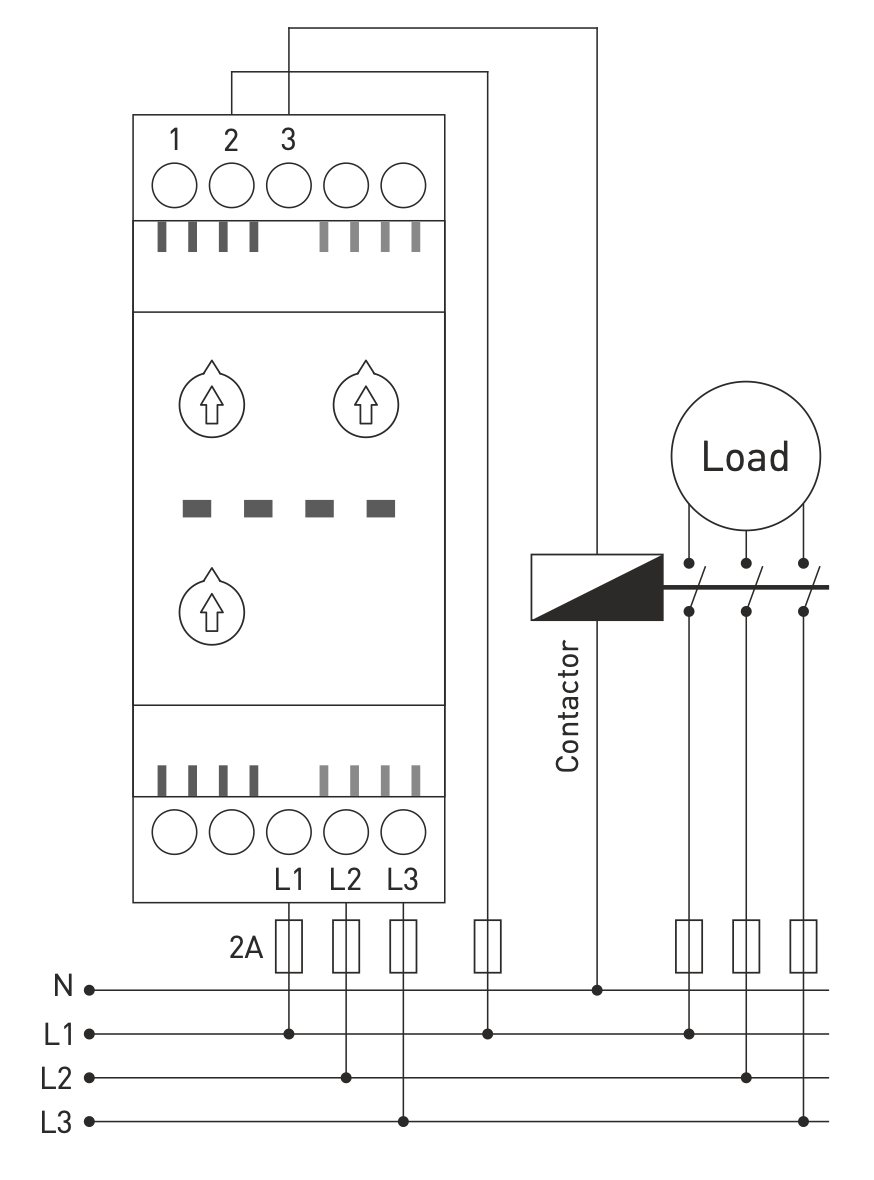

Kytke rele oheisen kaavion mukaisesti.
-
Aseta:
-
Sallittu epäsymmetria-arvo (%)
-
vikaviive (DT)
-
nollausaika (RT)
-
-
Jos jännite on normaalialueella eikä epäsymmetria ylitä asetettua rajaa, rele kytkeytyy päälle ja RELÉ-valo syttyy.
-
Vaihejärjestyksen ohjauksella varustetuissa versioissa myös L1-L2-L3-järjestyksen on oltava oikea.
-
Jos jonkin vaiheen jännite ylittää epäsymmetrian raja-arvon, ASM. (epäsymmetria) -merkkivalo syttyy ja rele sammuu DT-viiveen jälkeen.
-
Kun jännite palaa normaaliksi, RT-kuittausaika lasketaan alaspäin. Sen jälkeen vika sammuu ja rele aktivoituu uudelleen.
Epäsymmetrian laskenta
Seuraavaa kaavaa käytetään epäsymmetrian määrittämiseen:
Asymmetria = ((maks. jännite - minimijännite) / maks. jännite) × 100 %.
Esimerkki:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.
Tätä arvoa on säädettävä kytketyn kuorman tyypin mukaan.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Käyttöjännite | 3×380 V AC, 50/60 Hz |
| Nimellinen apujännite (malli FKM-05 / 05F) | 220 V AC, 50/60 Hz |
| Epäsymmetria-alue | 5-25 % |
| Virheviiveen (DT) asetus | 0,1-20 s |
| Nollausasetus (RT) | 0,1-20 s |
| Virrankulutus | < 6 VA |
| Käyttölämpötila | -20 - +55 °C |
| Viestintä | 4× LED-ilmaisin |
| Asennus | DIN-kisko |
| Lähtökosketin | 5 A / 250 VAC (resistiivinen kuorma) |
| Maks. korkeus merenpinnasta | < 2000 m |
| Max. johtimen halkaisija | 2,5 mm² |
| Paino | 0,210 kg |
