Tuotekuvaus:

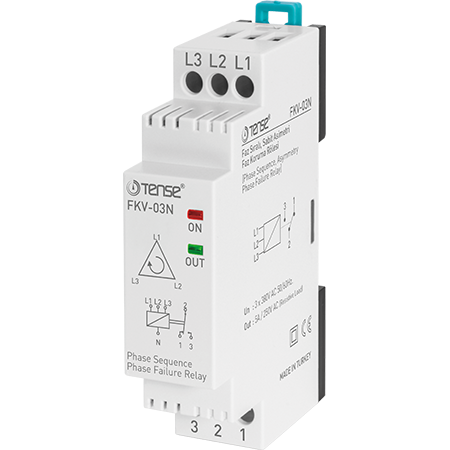

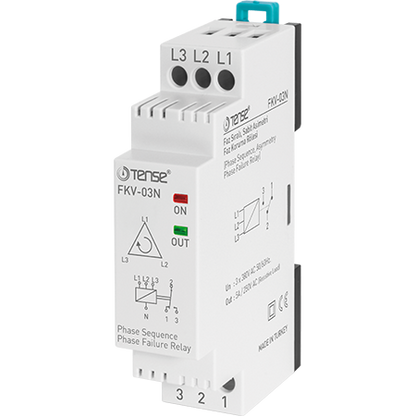

FKV-03N on kolmivaiheinen valvontarele, joka on suunniteltu suojaamaan sähkömoottoreita vaiheiden vääränlaiselta järjestykseltä, vaihekatkolta ja liialliselta epäsymmetrialta. Releessä ei ole nollajohtimen ohjausta ja epäsymmetria on kiinteästi 40 %.

Rele soveltuu erinomaisesti teollisiin sovelluksiin, joissa tarvitaan moottoreiden nopeaa ja luotettavaa suojausta virheellisten kytkentöjen tai jännitevaihteluiden aiheuttamilta vaurioilta.

Toiminta-algoritmi

1. Normaali toiminta:

   • Kaikki kolme vaihetta ovat läsnä.

   • Vaihejärjestys on oikea.

   • Jännitteen epäsymmetria on ≤ 40 %:n toleranssialueella.

   • Rele on toimintakunnossa - koskettimet 2-3 ovat kiinni, PWR- ja RLY-merkkivalot palavat.

2. Viallinen tila:

   • Jos jonkin vaiheen jännite ylittää sallitut rajat tai vaihejärjestys on virheellinen:

     • Koskettimet 2-3 kytkeytyvät irti,

     • koskettimet 1-2 kytkeytyvät päälle,

     • RLY-ilmaisin sammuu.

3. Palaa normaalitilaan:

   • Kun oikea jännite ja vaihejärjestys palautuvat, rele kytkeytyy automaattisesti takaisin toimintatilaan.

Tekniset parametrit

• Syöttöjännite: 3 × 380 V AC

• Sallittu epäsymmetria: 40 % (kiinteä).

• Kosketin: SPDT, max. 5 A / 250 V AC

• Merkkivalo: LED PWR ja RLY

• Asennus: DIN-kisko

• Käyttölämpötila: -20 °C - +55 °C.

• Virrankulutus: <6 VA

• Paino: <150 g
