Three-phase monitoring and protection relay for overvoltage, undervoltage, sequence and fault monitoring.

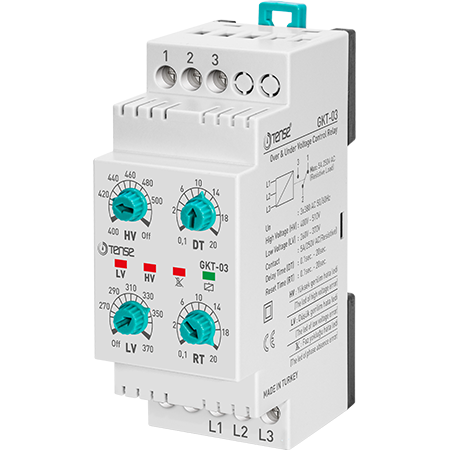

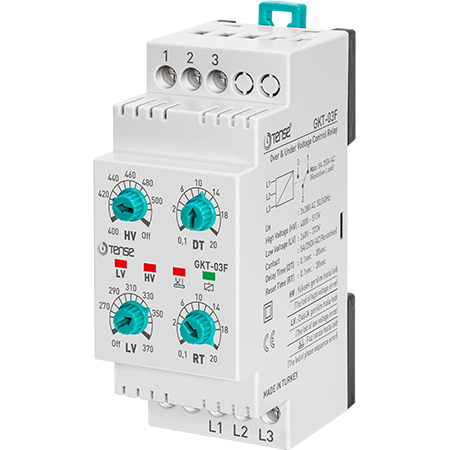

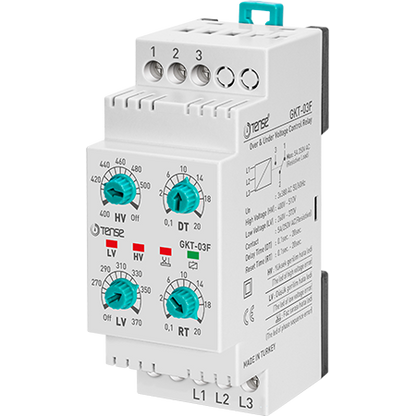

Kolmivaiheinen valvonta-/suojarele yli- ja alijännitteen, sekvenssi- ja vaihevian valvontaan ajastimella - GKT-03 / GKT-03F (POWERFUL)

Kolmivaiheinen jännitteen valvontarele 5A, 260-410 VAC, ei nollajohtimen valvontaa, vaihejärjestyksen kanssa - TENSE

Kolmivaiheinen jännitteen valvontarele ali- ja ylijännitteen valvontatoiminnolla, säädettävällä aikaviiveellä ja automaattisella nollauksella.

Tärkeimmät ominaisuudet

• Ylijännitteen (HV) valvonta - jos jännite ylittää asetetun arvon vähintään yhdessä vaiheessa.
  Asetusalue:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Alijännitteen valvonta (LV) - jos jännite alittaa asetetun arvon vähintään yhdessä vaiheessa.
  Asetusalue:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Vikaviive (DT) - vasteaika, kun jännite poikkeaa asetusarvosta.
  Alue: 0,1-20 s.

• Paluuaika (RT) - aikaviive, jonka kuluessa rele sulkeutuu uudelleen jännitteen palattua normaaliksi.
  Alue: 0,1-20 s.

• Auto Restart (Automaattinen uudelleenkäynnistys ) - laite palaa automaattisesti toimintaan (asetetun ajan kuluessa), kun arvot ovat normalisoituneet.

• Vaihejärjestys / vaihehäiriö - käytettävissä GKM-02F- ja GKT-03F-versioissa.

• Virransyöttöjännitteen valvonta - rele kytkeytyy pois päältä, kun virransyöttö laskee alle 152 V:n (GKT-03 / GKT-03F).

• 3 %:n hystereesi releen palauttamiseksi toimintatilaan.

• Kaikkien vikojen ja releen tilanLED-ilmaisu.

• Lähtökosketin - kytkettävä kuivakosketin NO + NC, maksimivirta 5 A.

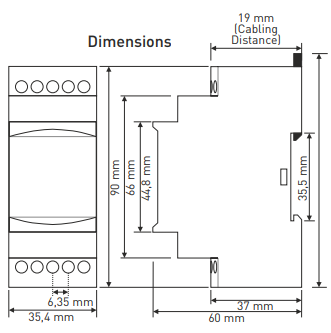

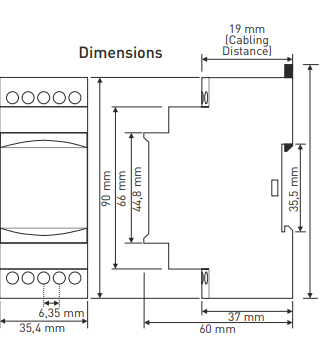

• DIN-kiskokiinnitys, kompaktit mitat.

Tärkeä huomautus

Näitä releitä ei käytetä jännitteensäätöön.
Ne on tarkoitettu vain suojaamaan ja irrottamaan kuormia (laitteita, laitteita) sähköverkosta, kun:

• ylijännite,

• alijännite,

• vaihekatkos,

• väärä vaihejärjestys,

• nollajohtimen katoaminen (asiaankuuluvien mallien osalta).
