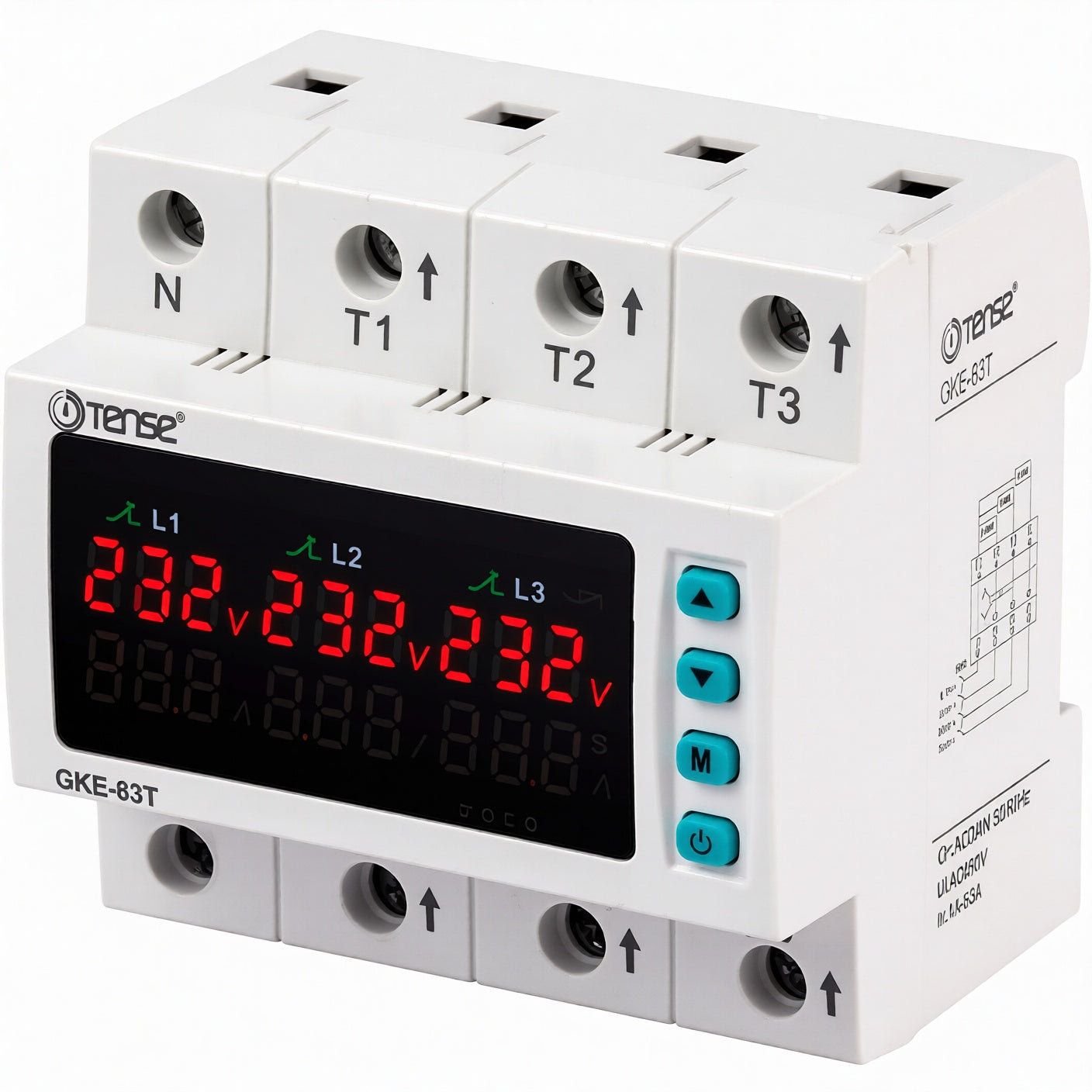

Kolmivaiheinen jännite- ja virransuojarele 1–63 A, DIN-kiskoon asennettava, GKE-63T

Kolmivaiheinen jännite- ja virtasuojarele DIN-kiskoon, Tense

Edistyksellinen Tense GKE-63T -suojarele integroidulla mikroprosessorilla on suunniteltu sähkölaitteiden ja moottoreiden kattavaan suojaamiseen jakeluverkon haitallisilta vaikutuksilta. Laite valvoo jatkuvasti verkon parametrejä ja tarjoaa erittäin tarkan suojan ylijännitteeltä, alijännitteeltä, virran ylikuormitukselta, jännitteen epäsymmetrialta, vaiheiden vikaantumiselta tai vaihtumiselta sekä sisäiseltä ylikuumenemiselta. Rele on varustettu automaattisella nollaustoiminnolla, jossa on säädettävä viiveaika, sekä muistilla viimeisimmän vikatilan tallentamista varten. Kompakti modulaarinen rakenne on suunniteltu helppoa asennusta varten tavalliselle 35 mm:n DIN-kiskoon.

Tärkeimmät toimintatilat

• Synkroninen tila: Kolmivaiheinen käyttö – yhden vaiheen vian sattuessa koko kolmivaiheinen piiri kytkeytyy pois päältä.

• Asynkroninen tila: Itsenäinen käyttö – jokaista vaihetta valvotaan ja katkaistaan erikseen (sopii kolmeen vaiheeseen jaettuihin yksivaiheisiin kuormiin).

Tekniset parametrit

• Tuotetyyppi: Digitaalinen suojarele (jännite- ja virta)

• Vaiheiden lukumäärä: 3 (kolmivaiheinen)

• Nimellisvirta (säädettävä): 1 – 63 A

• Katkaisunopeus oikosulussa: 0,04 s

• Nollajohtimen (N) katkeamisen suojaus: Kyllä

• Asennustapa: 35 mm:n DIN-asennuskisko

Säätöalueet

• Ylijännitesuoja: 220 – 300 V

• Alijännitesuoja: 80 – 210 V

• Jännitteen epäsymmetria: 20 – 99 V

• Käynnistysviive (Açılış gecikmesi): 1 – 300 s

• Nollausviive (Reset gecikmesi): 1 – 600 s
