Operating hour counter digital with LCD display 230VAC 230VAC

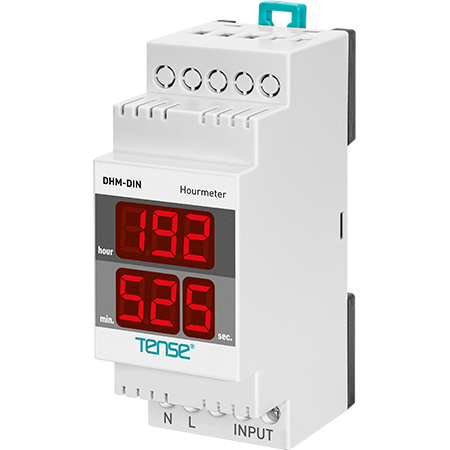

Työaikamittari DHM-DIN - DIN-kiskokiinnitys

Tuotteen kuvaus

Työaikamittari DHM-DIN on suunniteltu 230 VAC-verkkovirralla toimivien laitteiden käyntiajan mittaamiseen. Se laskee kokonaisajan, kun laitteeseen on kytketty virta - sopii koneisiin, pumppuihin, puhaltimiin, kompressoreihin, tuotantolinjoihin ja yleensä kaikkiin laitteisiin, joiden on kirjattava kumulatiivinen käyttöaika.

Kun 230 VAC-jännite kytketään, laite alkaa automaattisesti laskea aikaa. Arvot näkyvät kahdella näytöllä ja tallentuvat muistiin myös sähkökatkon sattuessa.

Tekniset tiedot

• Syöttöjännite: 230 VAC (150-260 VAC), 50/60 Hz.

• Virrankulutus: < 6 VA

• Laskenta-ajan vaihteluväli: enintään 99 999 tuntia

• Näyttö:

  • 2 × 3-numeroinen näyttö (numeron korkeus 9,2 mm): 2 × 3-numeroinen näyttö (numeron korkeus 9,2 mm).

  • Tilanäyttö:

    • HHH (tunnit) / MM (minuutit) / S (sekunnit).

    • Kun 999 h ylittyy → alemmassa näytössä näkyvät tunnit ja minuutit (katso yksityiskohtainen kuvaus alla).

• Asennus: MCB-profiili (katkaisija), DIN-kiskokiinnitys.

• Nollaus: RESET-painike (DHM-DIN-järjestelmässä paina RESET-reiän läpi ei-johtavalla työkalulla).

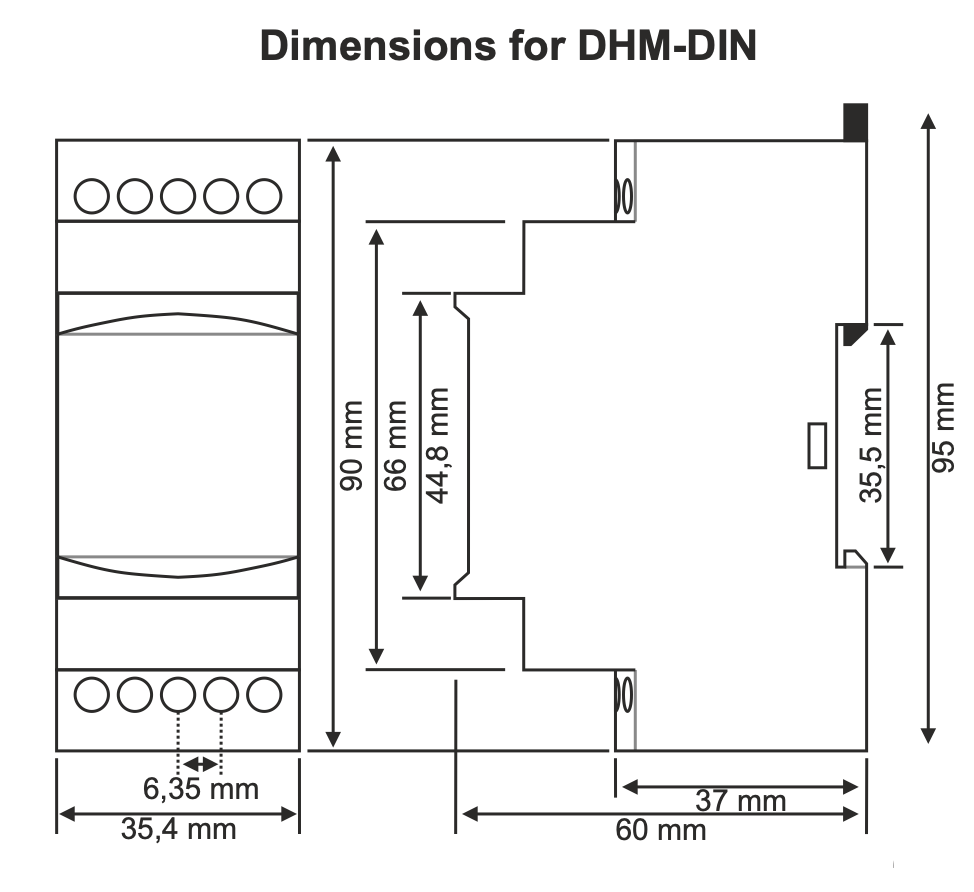

• Mitat: 35,4 × 60 × 90 mm.

Käyttö ja toimintaperiaate

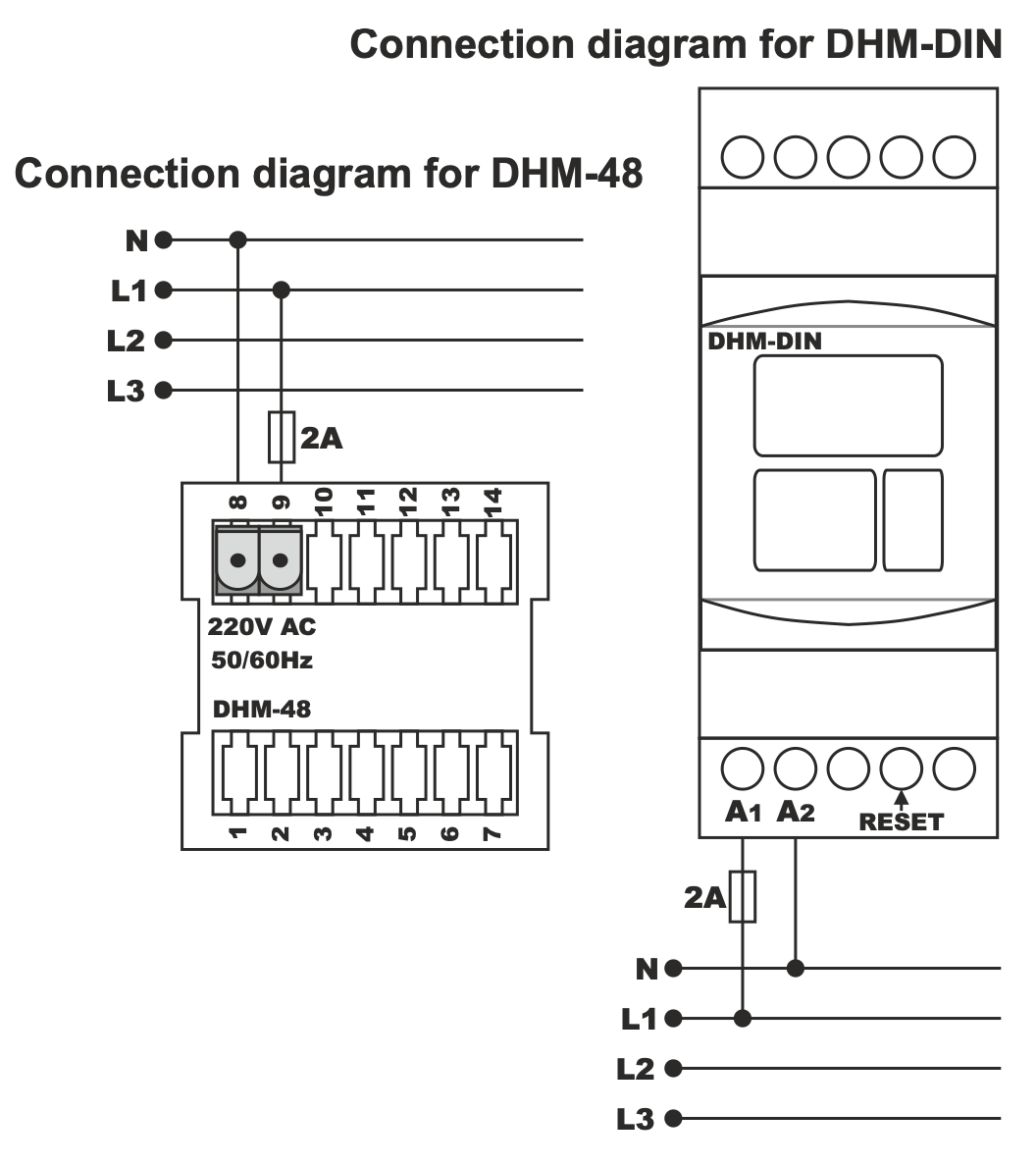

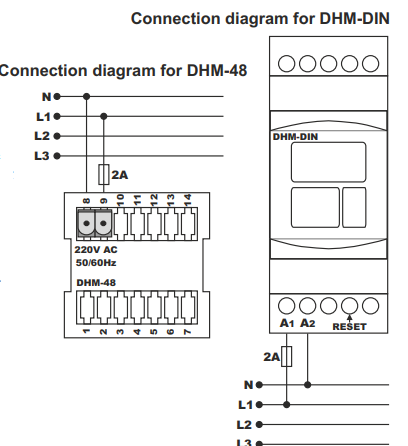

1. Kytkentä kaavion mukaisesti - kun syöttöjännite on kytketty, laskuri alkaa automaattisesti laskea aikaa nollasta.

2. Näyttötila uuden virran kytkennän yhteydessä:

   • Ylänäyttö: HHHH - kellon kolme numeroa.

   • Alempi näyttö: MM S - kaksi numeroa minuuttia + yksi numero sekuntia.

     • sekunnit kasvavat 1:llä 6 sekunnin välein

3. 999 tunnin ylityksen jälkeen:

   • Näyttöjen merkitys muuttuu:

     • Alempi näyttö → kello

     • alemman näytön oikea numero → minuutit (kasvaa 1:llä 6 minuutin välein).

4. Sähkökatkosmuisti:

   • Kun virransyöttö katkaistaan, laite säilyttää viimeisimmän mitatun arvon.

   • Kun laite kytketään uudelleen päälle, se jatkaa laskentaa tallennetusta arvosta.

Laskurin nollaaminen

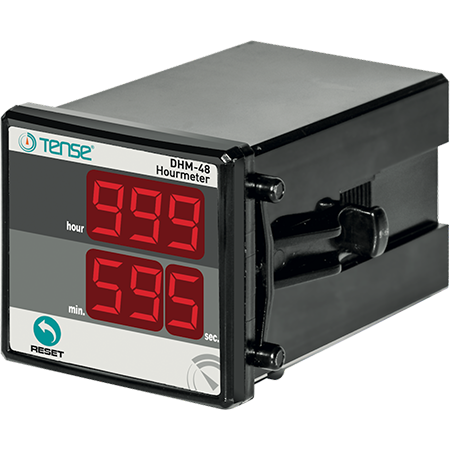

• DHM-48: Paina RESET-painiketta 5 s ajan.

• DHM-DIN: paina piilotettua RESET-painiketta ei-johtavalla työkalulla (esim. eristetyllä ruuvimeisselillä).

• Nollauksen jälkeen kaikki numerot asetetaan arvoon 000000.

Tyypillinen käyttö

Laskuria käytetään sellaisten laitteiden toiminnan pitkäaikaiseen valvontaan, jotka kytkeytyvät suoraan syöttöjännitteestä:

• uppopumput

• kotitalouksien vesilaitokset / darling

• itseimevät pumput

• pyörivät koneet

• kompressorit

• poistopuhaltimet (puusepänteollisuus, teollisuus)

• tuotantokoneet ja -linjat

• kaikki laitteet, joiden kokonaiskäyttöaika on tarpeen kirjata.

Soveltuu huoltovälien, kunnossapidon suunnittelun, koneiden käytönvalvonnan ja laitteiden käyttöiän kirjaamiseen.
